用示波器直接破解30种通信协议

数字示波器的发展极大的降低了低速总线调试的难度，无论是IIC、SPI还是CAN、LIN等，示波器都可以直接将波形转化成数据。传闻近日有一台示波器可以直接破解30多种通信协议，具体是那些协议呢 我们来一起看看。

在讲示波器具体的解码内容之前，首先来看一下伴随着示波器的发展，协议解码出现了哪些变化。

1、简述示波器发展给协议解码带来的便捷

示波器从模拟示波器发展到数字示波器，带来了许多大的改变，例如信号采集、带宽、采样率、屏显等。同样，这样的改变也体现在“协议解码”上，新的解码方式将人们从“0”，“1”的世界中解放出来，大大提高了工作效率。

图1 0/1的世界

下面，我们具体看一下示波器发展中协议解码方式的变化。

最初的协议解码

最初的示波器只是一个简单的波形显示兼数据测量，而我们需要获取协议波形深层次的含义，则需要一段一段去分析。

例如：观察IIC协议，一个时钟信号，一个数据信号，我们需要按照时钟与数据信号一位一位对应，去进行0/1的组合转换，将其“翻译”成我们需要形式，再去对应相应的物理量。这样不仅工作量大、效率低,，而且还容易出错。

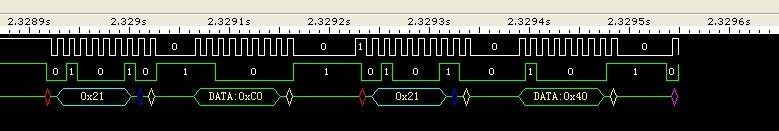

图1

现在的协议解码

直接将波形数据解码后以十六进制、十进制或字符的形式呈现出来，省去了工程师转换的过程，大大加快了开发效率。如图3为一段CAN协议的解码，可以一步到位。

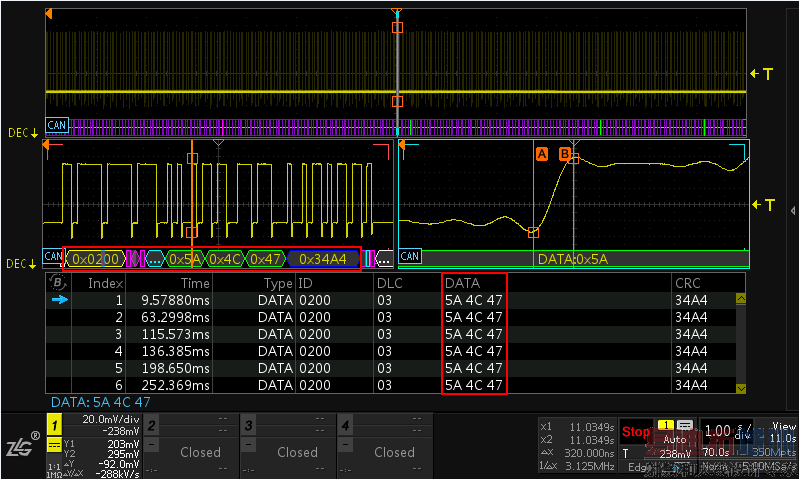

图3 双ZOOM下的CAN协议解码

2、简要介绍每一种协议

目前，在示波器上，除了大家所熟知的CAN、UART、IIC、USB等协议解码外，还有许多使用越来越频繁的协议。下面，我们按照协议的应用一一介绍。

① 汽车电子相关协议

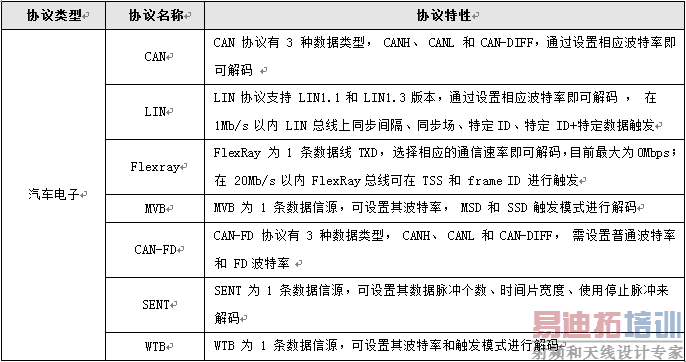

表1 汽车电子相关协议及特征

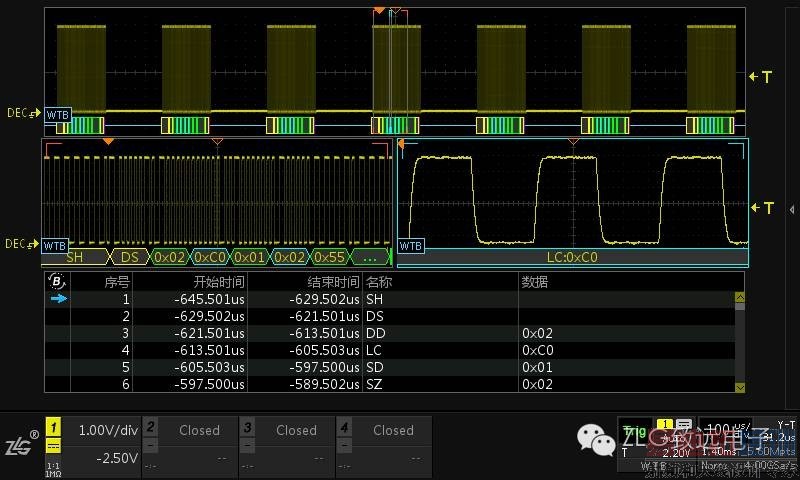

如图4为WTB协议解码

图4 双ZOOM下的WTB协议解码

② IC接口相关协议

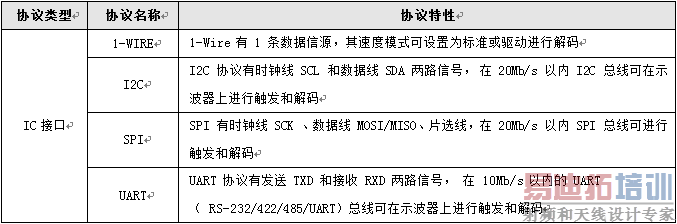

表2 IC接口相关协议及特征

如图5为SPI协议解码

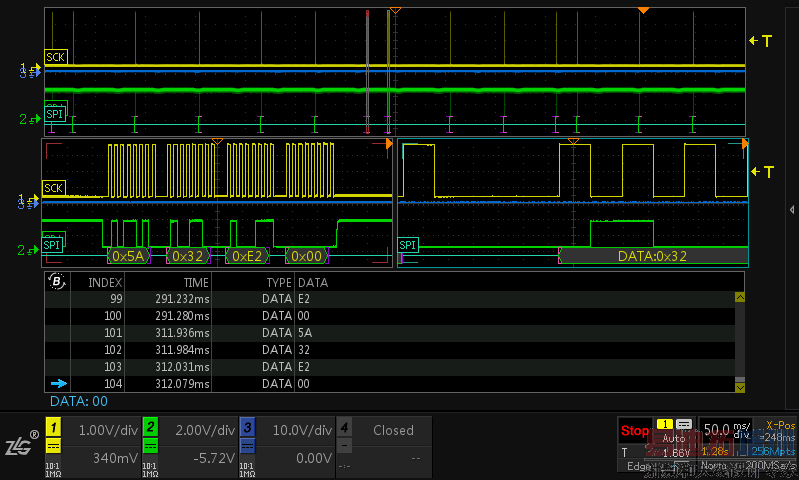

图5 SPI协议解码

③ 电脑周边相关协议

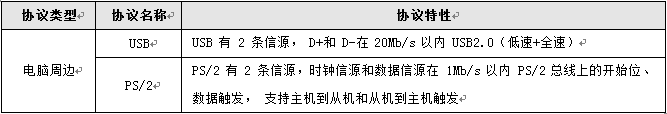

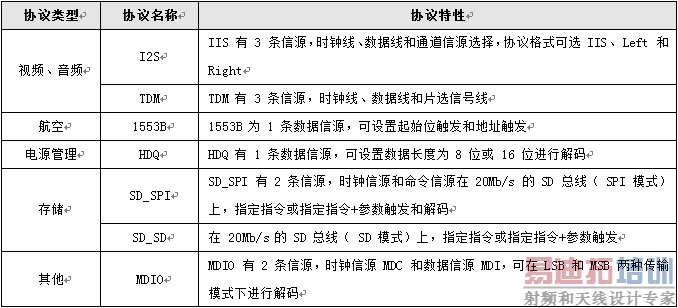

表3 电脑周边相关协议级特征

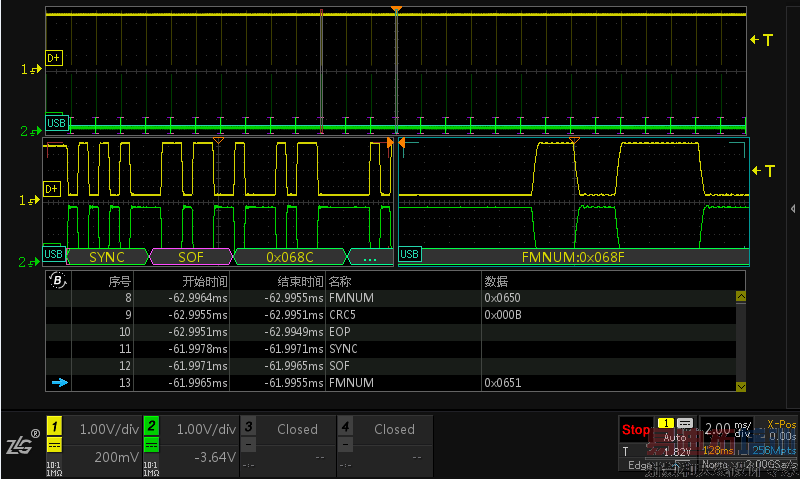

如图6为USB协议解码

图6 双ZOOM下的USB协议解码

④ 无线通信相关协议

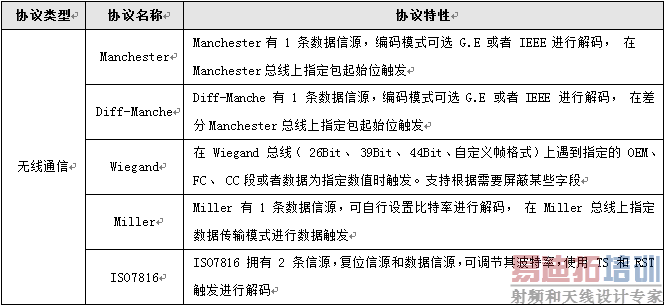

表4 无线通信相关协议及特征

如图7为Wiegand协议解码

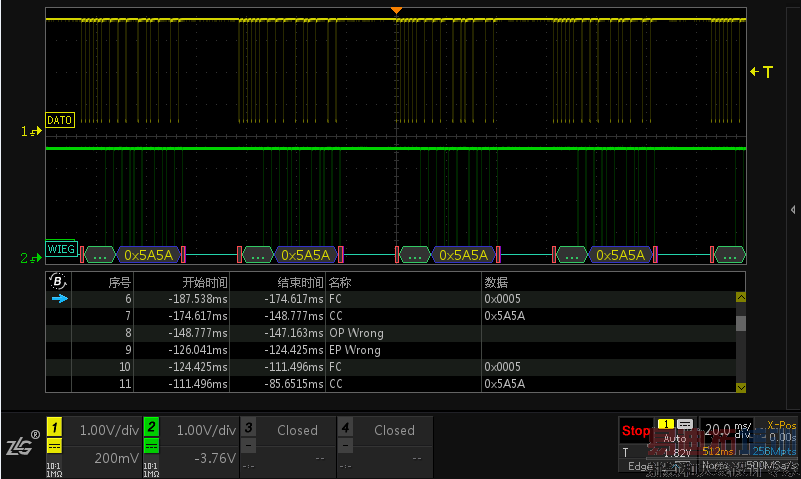

图7 Wiegand协议解码

⑤ 各行业相关协议

表5 各行业相关协议及特征

如图8为RS232解码：

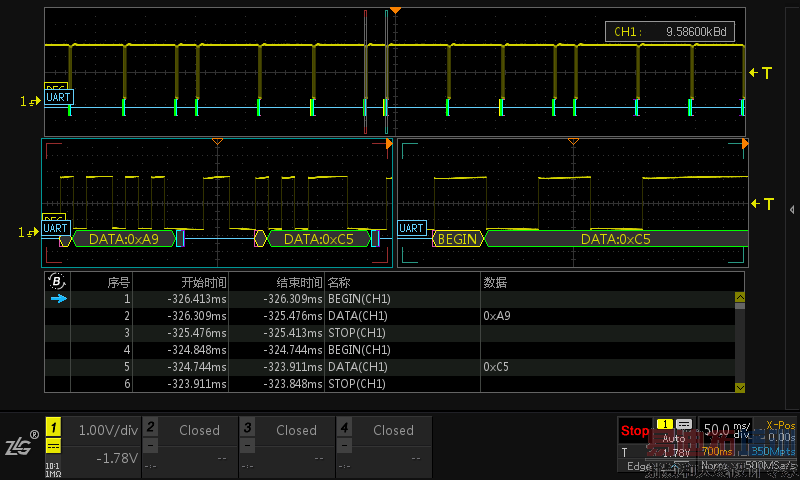

图8 双ZOOM下的RS232解码

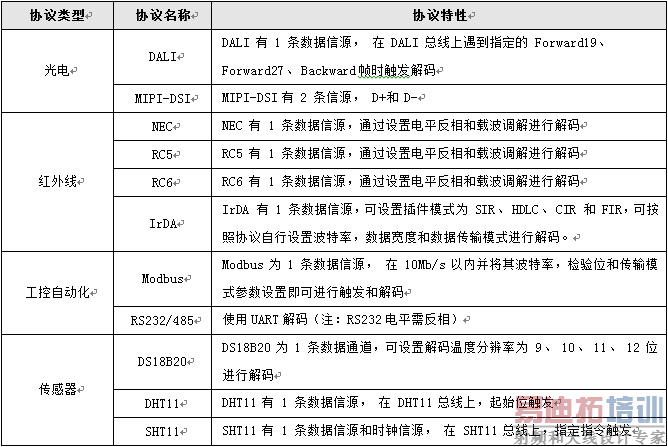

表6 各行业相关协议及特征

3、ZDS4000所有协议解码全部免费标配

ZDS4000系列示波器免费标配以上30余种协议解码，支持解码以“十进制”，“十六进制”，“字符”三种方式显示，如图9、10所示。

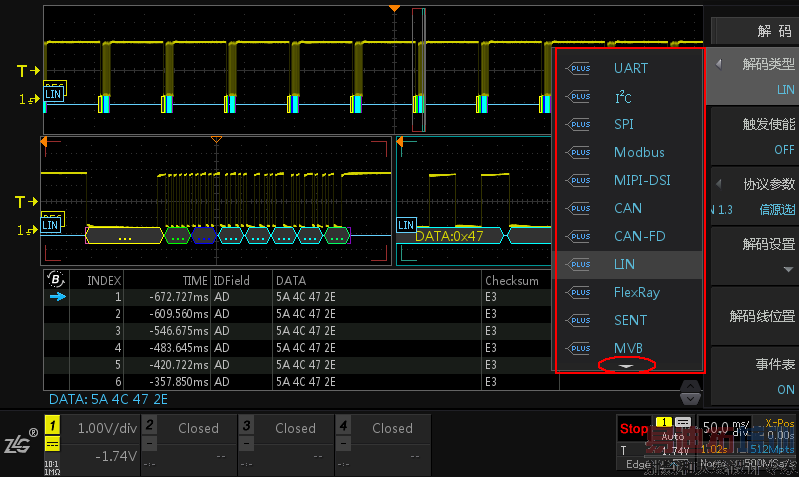

图9 30余种协议解码

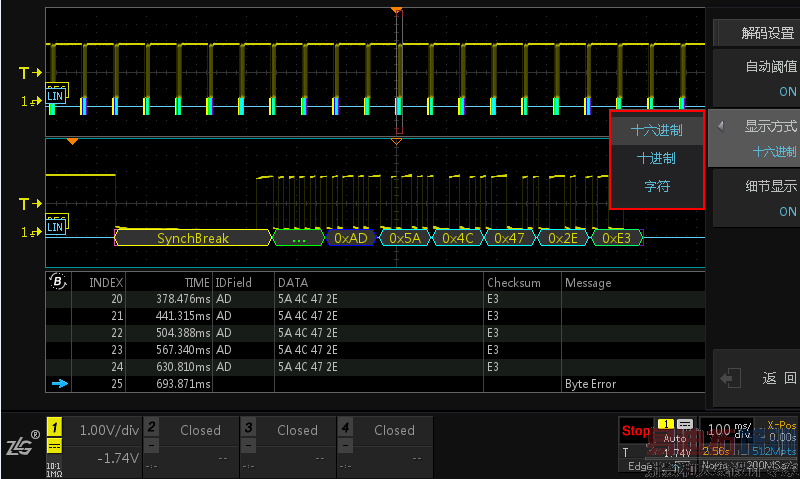

图10 协议解码的三种显示方式

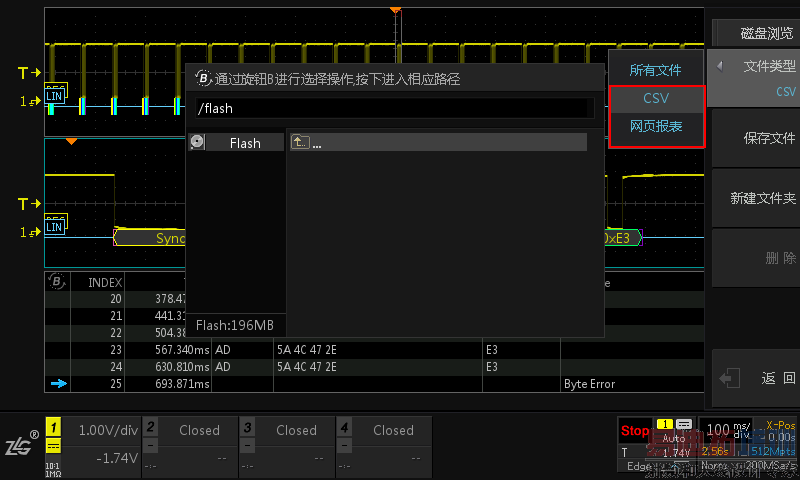

同时，支持解码细节显示，具有详细的事件表(事件表内容包括开始时间、结束时间、名称及数据)，可以以报表网页或CSV格式导出，方便工程师进一步分析，如图11所示。

图11 事件表的两种导出方式
