EoC测试方案助推广电网双向改造

 在当前三网融合的发展背景下，电信运营商们都在不遗余力地建设FTTH网络，在网络的带宽、可靠性、传输质量等方面都已形成较大优势。相比之下，拥有超过2亿用户覆盖量的同轴电缆网络想要顺利完成改造则要面临更多问题和更大压力。

一方面，同轴电缆拥有宽频率、高带宽、低干扰的良好特性以及超高的覆盖率，而如何充分利用现有网络的各项优势，最大程度地实现同轴网络的利用率，一直是广电运营商迫切需要解决的课题。另一方面，由于在网络改造实施之前并未出台由权威机构制定的指导性改造方案和统一的技术标准，加之各地各级广电网的网络结构和改造条件存在差异，导致目前存在多种用于广电网双向改造的实施方案和对应的接入技术，而这种情况无疑增加了网络改造的复杂性。

就改造方案而言，目前广电所采用的传输网络双向化改造方案主要分为三种：基于DOCSIS 标准的CMTS+CM、EPON+LAN和EPON+EOC。

CMTS+CM模式是一项经典的技术体系，充分利用了广电HFC网络中的电缆网资源的优势，在欧美地区以及我国的广电网络中有着广泛应用。然而随着“光进铜退”的趋势，CMTS+CM在同轴电缆上的长距离传输优势不再明显。同时，用户对带宽要求的不断提升和我国城市居住密度大现状使得CMTS带宽低、可承载业务有限的劣势被逐渐放大。此外，CMTS+CM方案在实际应用中容易产生噪声汇聚效应，从而影响系统的带宽和性能。同时，CMTS+CM方案对同轴电缆及接头质量要求较高，大幅度增加了有线电视网络的双向化改造成本。基于上述原因，CMTS+CM方案很难成为我国主流双向网改造方案。

EPON+LAN的方式，被电信运营商大规模应用于电信网络中，对于广电网而言，不占用同轴电缆的频率资源，将形成两张网络的模式。然而从广电目前的形势来看，这种组网方式需要大量重新建网，投入将会增大，而广电资金问题始终还没得到有效解决，所以不宜大规模采用。

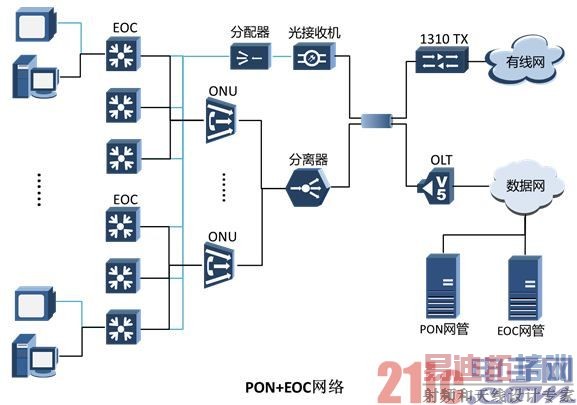

EPON+EOC的接入模式，首先利用了EPON设备的低成本，城域改造费用较低，与广电的上下行网络可以有效结合。这一模式的最大特点就是解决了重新布线的问题，并可承载高带宽业务，满足有线电视用户对数据服务、VOD、交互电视等综合多媒体业务的需求，目前已被广泛采用。

现阶段主流的EoC技术分为无源EoC和有源EoC 两大类，包括Home-Plug AV、WiFi 降频、C-DOCSIS、MoCA、ECAN、EPOC、HiNoC等多种技术标准。多种可选技术大大增加了EoC的适应能力，但同时也带来了一个问题，不同的技术方案在实施后是否都能达到预期的性能规格 如何验证该技术方案符合相关要求

对于此类问题，信而泰科技专门针对EoC设备拥有一整套通用测试解决方案，可用于检测和验证不同的EoC接入方案在分组数据侧所表现出的系统性能、管理能力、组网能力等一系列关键指标。

下图分别给出了针对不同网络结构的有源和无源EoC系统的测试结构图。

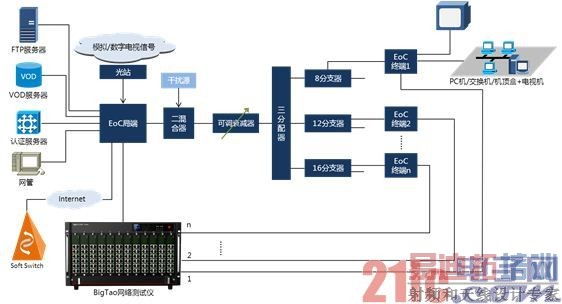

图1 基于无源树型网络的调制EoC测试图

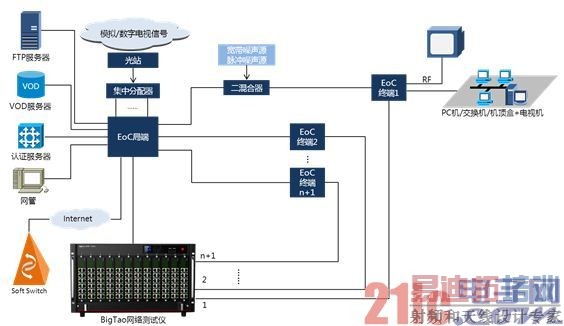

图2 基于无源集中分配型网络的调制EoC测试图

图3 基于有源树型网络的调制EoC测试图

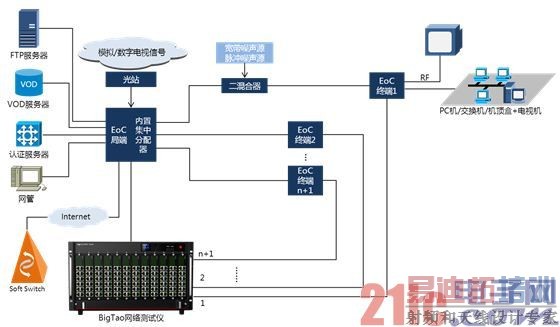

图4 基于无源集中分配型网络的基带EoC测试框图(内置分配型)

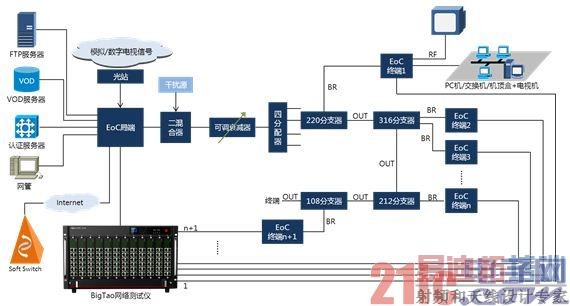

图5 基于无源集中分配型网络的基带EoC测试框图(外置分配型)

此测试方案可基于BigTao测试平台或iTester测试平台实施。在有线电视仿真网中传输6路模拟电视信号和80路数字电视信号，结合人造干扰源，可对各种EoC网络进行全面测试，有效验证包括数据传输带宽、各类系统时延、丢包率、广播包/未知包抑制、VLAN功能、DBA、IGMP功能等各方面性能及功能指标。与此同时，除了上述通用测试方案以外，对于某些特殊的EoC系统的测试需求，信而泰科技还可以提供具有针对性的测试方案定制，充分满足广电网络双向改造中的相关测试需求。
