电阻网络测试系统配置中其它设置

  噪声

在生产环境下，电子噪声是一个严重的问题。荧光灯、机械装置以及相当于天线的大面积金属物品，例如元件机械手和其它一些噪声源，都会在测量电路中感应出很低的电压。

要想将这些噪声影响降至最低，所有的测量引线都应该使用屏蔽式线缆。其中包括从2400到开关卡的连接，以及从各个开关卡到元件机械手测试夹具的连接。推荐使用带一层屏蔽和多个导体的线缆;未经屏蔽的双绞线要慎用。

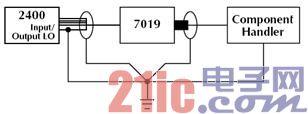

线缆的屏蔽层必须采用星形连接接地，使得所有的地线都连接在一个点上。2400的LO输入/输出和元件机械手的机架也必须接地。

如果可能，尽量使用恰好高于白噪声的工作电压。待测电压越高，信噪比就会越高，测量过程对噪声干扰就越不敏感。

另外一种降低噪声敏感度的方法是增加测量时间。2400允许以电源线性周期(power line cycle)的倍数来调整测量时间(积分时间)，范围从0.01到10。使用线性周期的整数倍(例如1、2、5等)作为积分时间能够大幅减少由于线性周期拾波(line cycle pick up)带来的噪声。详细说明请查阅2400的用户手册和技术规范。

偏移

除了由于测试夹具导致的热偏移，开关系统和2400也会向系统中引入一定的与温度相关的偏移。当测试大批量、低精度部件时，这些偏移导致的误差对于最终的测量结果无足轻重。但是，如果需要较高的测量精度，可以将2400配置为增强型欧姆模式，这种模式采用了偏移补偿欧姆测量方法消除热偏移的影响。一般的，这种方法是在一定的电源大小下测量出一个电阻，然后减去电源设为零时测得的电阻。当电源设为零时，测得的只有热EMF导致的电压。

防护电流

2400提供了高达50mA的防护电流。如果电路电阻非常低，以至于防护电流超过了50mA，那么其中的自复位式热熔丝将会保护电路免遭损害。但是，读数是不正确的。在一般的德尔塔配置下，从Guard到源LO的电阻与从源HI到源LO的电阻的比值决定了最大可用的测试电流。

防护缓冲器偏移

正如“测试介绍”一节对双端电阻网络的介绍那样，防护缓冲器能够将4线SENSE HI和Guard Sense之间的电压保持为0V左右。但是，其中仍有一个较小的电压差，不到150μV。

这个小电压在Guard和HI引线之间的电阻上产生了一个电流。这个电流从源电流或测得的电流中减掉，会产生一个小误差。这个误差计算如下：

如果这个误差对测试结果影响很大，可以使用2400的偏移补偿模式将这个误差减小到最小。
