简易多波形信号发生器

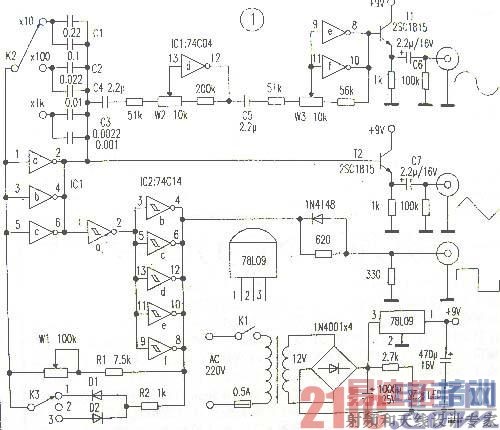

制作难点是面板上的频率刻度盘的绘制及校准。下面详细介绍：

读数标尺的制作：

读数标尺与频率细调电位器W1的旋钮为—体。选择一块无划痕的透明板(如薄有机玻璃板或CD盒盖)，接图2裁取—块，其长度以面板能容纳的半径为限(长些为好)，作为标尺，经过圆心用针尖刻一直线槽，在槽中涂上红色墨水，形成一条红线，作为读数标线;用502胶水或AB双管胶将标尺与旋钮底面对接粘合。

刻度校准：

用AUTOCAD或CAXA制图软件，作一直径约100mm的圆(直径大些，绘图时易于估计小数)，点击“等分弧”，将圆周分为100等分，打印两份(当然也可手工用圆规和量角器完成此工作)。将其中一份按标尺长度为半径裁剪—个圆，临时粘合到面板上W1位置。将带标尺的旋钮固定到W1轴上，根据标线确定W1旋转的起点和终点位置，一般电位器旋转范围为0"253度，在绘制的等分圆周上约0"70.4格。

打开发生器电源，让其工作一段时间预热稳定。将频率粗调开关K2置“×100挡”、波形选择开关K3置“1”档，在方波输出端接上数字万用表的“测频率档”，从“0”开始旋转W1，在频率的整数位记下标线指示的刻度值(如1KHz，17.3格等)并列出表格;在K3的另外两挡位重复上面工作。

绘制频率刻度：

利用上面测绘的三个刻度表，在绘图软件窗口画出各刻度线。如果无条件使用计算机绘图，可利用绘制的等分圆周图和透明直尺手工绘制出三条频率刻度。

将绘制的刻度盘粘合到面板上相应位置。在K3的各档位测试一遍刻度与输出频率的对应关系，你会发现，如果电容C1、C2、C3的数值准确的话，各档刻度与输出频率基本吻合，完全能满足业余使用的要求。至此，这台多波形发生器就完成了。
