基于AVR单片机和DS18B20的多点温度测量系统

1DS18B20和BASCOM-AVR简介

　　DS18B20是美国DALLAS公司生产的单总线数字温度传感器，从DS18B20读出或写入的信息仅需要一根口线。在单总线工作方式下，允许一条信号线上挂接多个DS18B20，特别适合于构成远距离多点温度测控系统，从而大大简化了系统布线，提高了可靠性，降低了成本，而实现这些的关键在于每片DS18B20都有唯一的ROM代码(64位产品序列号)。在多点温度测控系统中，ROM代码是识别和操作DS18B20的基础；无论读取还是选择对某一个传感器进行操作，主机必须发送64位ROM代码。

　　BASCOM-AVR是MSC Electronics公司推出的基于AVR系统的软件开发仿真平台。程序语句和Micrsoft VB/QB高度兼容；为标准LCD显示器、I2C芯片和单总线协议芯片等扩充了专用语句；内置模拟终端和程序下载功能；内置软件仿真平台用于测试；编译产生的运行代码可在所有带内部存储器的AVR微控制器中运行。DEMO版本可生成2KB程序代码。BASCOM-AVRDEMO版安装软件包可到http：//www.mcselec.com免费下载。

3.1获取序列号(64位ROM代码)

　　操作单总线数字温度传感器必须严格按规定的协议操作，即应按以下顺序操作：初始化、ROM操作命令、暂存存储器操作命令、数据传输。在ROM操作命令中，有两条命令专门用于获取传感器序列号：读ROM命令(33H)和搜索ROM命令(F0H)。读ROM命令只能在总线上仅有一个传感器的情况下使用。搜索ROM命令则允许总线主机使用一种“消去”处理方法来识别总线上所有的传感器序列号。为了建立64位ROM代码和测量位置点传感器之间的关系，我们选用读ROM命令(33H)。DS18B20的64位ROM代码结构如图2所示：

　　如果某一传感器损坏，只需按上述连接方法，拨动开关K2输入损坏传感器的位置编号，将新的DS18B20插入Z1插座重新测试，单片机自动根据读取的编号值将测得的ROM代码取代E2PROM中相同位置编号处的原ROM代码即可。

3.2多点温度的巡回测量

　　开关K1打开，将T断开处接上。由于已经在上面获取了多个DS18B20的ROM代码并在AVR单片机内部的E2PROM中建立了测量位置点和传感器64位ROM代码之间的关系表，因此对多个温度的巡回测量的步骤如下：

　　(1)发跳过ROM命令CCH。

　　(2)发启动所有在线的DS18B20进行温度转换命令44H。

　　(3)延迟1s。

　　(4)发匹配ROM命令55H。

　　(5)按照E2PROM中建立的关系表的顺序取出64位ROM代码发送到单总线。

　　(6)发读温度值命令BEH，读取温度值。

　　(7)进行CRC校验和数据处理后送LCD显示器显示。

　　(8)重复第4步到第7步，直到所有的DS18B20测量处理完。

　　(9)再重复第1步到第8步，进行下一轮的巡回测量。

　　如果只对某一个DS18B20进行温度测量，只要将第1步的跳过ROM命令CCH，改为匹配ROM命令55H，将拨动开关拨到和要测量的DS18B20的编号相对应的数值上，单片机90S8515读取拨动开关的数值(编号)n，到E2PROM建立的关系表中从(n-1)×8开始的单元取出ROM代码发送到总线，去掉第8步，其余和上面步骤相似即可。

　　测试中，DS18B20选择芯片出厂时默认的12位转换精度，转换的结果用16位符号扩展的二进制补码读数形式提供。关于DS18B20可参考DALLAS公司的数据手册。

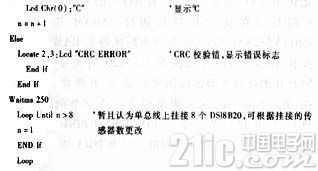

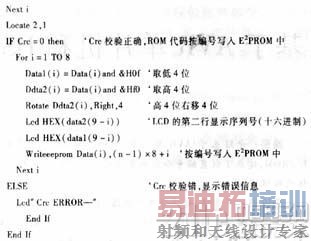

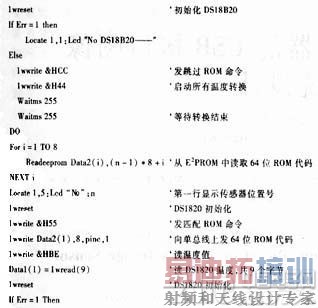

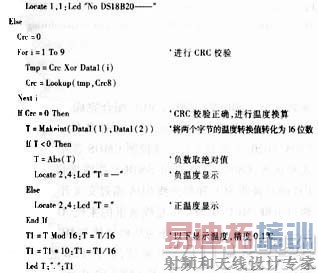

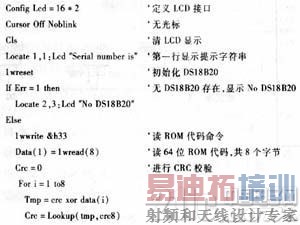

　　多点温度巡回测量的主要程序如下：

　　上述两个程序可以编写为两个子程序，主程序在初始化工作完成后，读开关K1的状态，如为打开状态调用温度巡回测量部分的子程序；如为闭合状态调用获取ROM代码子程序。

4.1设置报警限值

　　DS18B20设有温度高低限报警功能。DSl8B20的存储器由两部分组成：一个是9字节的静态RAM，其中第0和第1字节用于存储16位的温度转换值，第2(高温限TH)和第3字节(低温限TL)作为温度报警限值或通用存储器单元供用户使用；另一个是非易失性的E2PROM。当静态RAM作为温度报警限值使用时，可以在系统安装和工作前，用写RAM命令4EH将高温限TH和低温限TL写入第2和第3字节单元。由于静态RAM掉电后信息即丢失，因此需要再通过拷贝RAM命令48H将第2和第3字节单元的温度报警限值拷贝到E2PROM中。主程序只要在初始化部分使用重调E2PROM命令B8H，就可以将E2PROM中的温度报警限值重新拷贝到静态RAM中。

4.2报警处理

　　系统正常工作时，在启动所有的DS18B20作温度转换后，可以使用报警搜索命令ECH，发现温度值高于TH或低于TL的数值时，则读取报警的DS18B20的ROM代码，通过查AVR单片机内部E2PROM中测量位置点和传感器64位ROM代码之间的关系表即可得到报警的DS18B20的位置编号，从而启动语音报警或在LCD上显示报警点的位置编号。

　　本文的设计方法，将DS18B20 ROM代码的获取和温度的测量融为一体，利用单片机内部的E2PROM建立了测量位置点和ROM代码之间的关系表，用简单的硬件及编程方法实现了多点温度的测量、数字温度传感器的出错指示和识别，大大有利于系统的调试和扩充，能有效降低成本，缩短开发周期。在粮库测温系统、冷库测温系统、中央空调系统、智能建筑自控系统等多点温度测量系统中将获得广泛的应用。
