分析函数信号发生器的使用方法及说明

今天小编整理一些关于函数信号发生器的使用方法，希望广大网友通过学习函数信号发生器的使用方法可以更好的了解它。尽管有点重复，小编还是先说一下函数信号发生器是什么 再来深入的分析函数信号发生器的使用方法。

函数信号发生器是一种可以提供精密信号源的仪器，也就是俗称的波形发生器，最基本的应用就是通过函数信号发生器产生正弦波/方波/锯齿波/脉冲波/三角波等具有一些特定周期性(或者频率)的时间函数波形来供大家作为电压输出或者功率输出等，它的频率范围跟它本身的性能有关，一般情况上都是可以从几毫赫甚至几微赫，甚至还可以显示输出超低频直到几十兆赫频率的波形信号源。

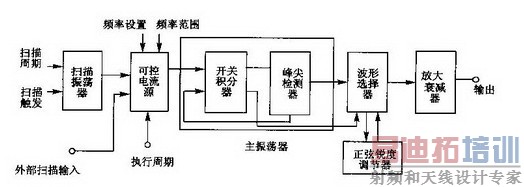

下图是我们的它的其中一个应用(简化的框图)：

具有扫描能力的函数信号发生器

关于函数信号发生器的基础及应用举例我们就说到这里了，下面我们来深入的学习一下函数信号发生器使用方法。我们从下面的几个方面来说明。

(1)面板及操作说明

这一部分就是要结合函数信号发生器的外形以及面板的一些按钮来说明的，我们必须清楚的知道面板上每一个可以操作的按钮/按键等零器件的功能及作用，才可以让我们更好的去使用它。我们常用到的按键包括电源开关POWER、频率显示屏、频率倍乘电位器、频率计输入衰减选择开关、频率计输入选择EXT/INT、频率计输入端、TTL/CMOS输出端、模拟信号输出端、占空比调节/反相输出选择DUTY/INVERT、输出信号偏置调节、TTL/CMOS选择及CMOS电平调节、模拟输出信号幅度调节AMPLITUDE/输出衰减ATTENUAT10N、模拟输出波形选择开关FUNT10N、频段选择开关等。

(2) 性能参数

性能参数这一部分，虽然每个函数型号发生器都有区别，但是大致上我们都需要去了解包括输出频率、输出阻抗、可输出信号波形、信号幅度及类型、扫描方式、调制方式、输出信号方式、稳定度、信号范围、显示方式等等。

函数信号发生器

(3) 使用方法

A、将函数信号发生器接入交流220V，50Hz电源，按下电源开关，指示灯亮。

B、按下所需波形的选择功能开关。

C、在需要输出脉冲波时，拉出占空比调节开关，调节占空比可获得稳定清晰波形。此时频率为原来的1/10，正弦和三角波状态时按入占空比开关旋钮。

D、当需要小信号输出时，按入衰减器。

E、调节幅度旋钮至需要的输出幅度。

F、当需要直流电平时拉出直流偏移调节旋钮，调节直流电平偏移至需要设置的电平值，其它状态时按入直流偏移调节旋钮，直流电平将为零。

(4) 注意事项

A、仪器需预热10分钟后方可使用。

B、把仪器接入电源之前，应检查电源电压值和频率是否符合仪器要求。

C、不得将 > 10V(DC或AC)的电压加至输出端。

上面是小编整理的关于函数信号发生器的使用方法和使用说明，希望可以给使用函数信号发生器的朋友带来帮助。我们需要更好的对函数信号发生器使用，就需要知道它的使用时候需要知道的性能参数，以及函数信号发生器的使用面板上面各个按键的分布和功能怎么使用，还有函数信号发生器的使用操作步骤和注意事项。我们掌握了这几个方面，使用它才可以如鱼得水，游刃有余。

其实我们无论使用什么电子设备，都需要了解上面我说的那几个基本的方向，不仅仅是信号发生器，很多仪器仪表要灵活的使用都需要对它有很熟悉。仅仅会使用它是不够的，应该更加深入的分析函数信号发生器的原理图、信号发生器的设计图等。请继续关注赛微电子网测试测量频道，获取更多相关信息。
