如何简易测试开关电源

录入:edatop.com    点击:

该方案比较试合在输入为AC220V功率输出5W到500W之间、无PFC电路的开关电源供应器的简单检测。

需要用到的材料:交流调压器0—300VAC2KW、功率计、电子负载、示波器、60W白炽灯和灯座各一只、脚踏开关两只和电源线材。

工作原理:连接被测产品,调压器调节到被测产品的输入电压值,当合上K1时电流由灯泡流向被测产品,此时如果被测产品有过流可能灯泡上的电压降增大会使灯泡发光,经实验在输入AC220V时负载功耗不大于25W时灯泡亮度肉眼看不见的。正常的产品空载一般都在3W到5W之间。空载正常的产品如果需要加上负载测试只需合上K2让灯泡失去工作。经验发现开关电源开关元件损坏原因一般是过流伴有爆炸现象,因过压损坏的可能很小……配合上单片机对空载功率、被测产品输出的电压、纹波检测后去合上K2并控制电子负载的加载开关,最后已加载的被测产品直接通电测试(K1开关三次)合格提示。

单片机功能:AD1如同功率计(用磁环取样)第一个值是空载值,二个值是加上负载值

AD2被测产品输出的电压值,第一个值是空载值,二个值是加上负载值

控制的开关有K1、K2,加负载开关K一只(电平指示:空载灯0加负载1)

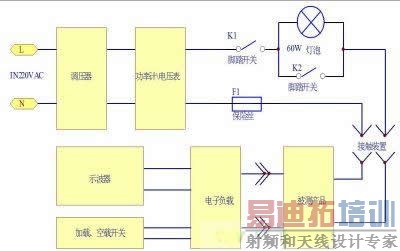

图题:电路原理图
