ITECH电源和老化测试软件在LED照明产品的老化测试的应用

录入:edatop.com    点击:

1 引言

LED 照明产品长时间通电老化试验是LED 照明产品的一个重要试验,主要用于LED 照明产品的可靠性的验证。

选用产品 ITECH 台湾艾德克斯电子的 IT6710(60V/3A/100W),IT6720 (60V/5A/100W) 或者是IT6721(60V/8A/180W)灵活配比的电源,结合RS485接口和老化监控软件,可同时实现对265个LED 照明产品的老化监控测试。这个方案的优势在于。

1) 电源体积小巧,体积标准,可以放置在标准的仪器柜上,搭置老化系统可以根据实际情况,容易设计和摆放。避免了特殊定制老化测试系统柜的繁杂工作。

2) 可以通过软件,批量设定老化的值并可以检测每一个LED 照明产品的工作状态。

3) 在老化试验台长时间持续工作的时候,一般为72H , 无需有值班人员守候。

4) 利用监控软件,可以自动记录数据,便于分析。

5) 价格合理,搭建简单,未来的可扩展性,非常适合此领域的应用。

2 台湾ITECH 的电源产品和老化系统的简述:

IT6700 是ITECH推出的一个系列堪称业界最高功率比的数控直流电源供应器,有最宽广的电压电流使用率,大大提高了应用范围,可自动控制电压及电流的变化率,功率比达到3倍之多.一台机器可替代以往60V/ 32V / 20V三种机型,减少您的重复的投资,大幅度节省成本. 具10mV /1mA 高精度及高分辨率,低噪声及纹波,高亮度 LED 显示, 极小体积节约您宝贵空间, 同时还拥有最高的性能价格比, 让您以极低的价格轻松的替代传统数显电源.

2.1 IT6710/IT6720/IT6721 电源的特点:

全数字控制电源供应器

高品质,最佳性价比的电源

数控旋钮,可快速完成设定

高可靠度,提供过电流OCP/过电压OVP/过温度OTP保护

定电压CV/定电流CC的工作模式

超高亮度LED显示

满量程高解析度10mV/1mA

4*100组设定储存,可快速调用

超小体积,为您节省宝贵空间

智能型风扇控制

2.2 系统的搭建

因为此电源的小体积,功能完备和可以实现RS485通讯的特性,故可以利用系统,结合系统软件实现老化系统的搭建。


Fig1 多路IT6720结合IT9100软件对LED老化测试图

2.3 IT9100 软件简述

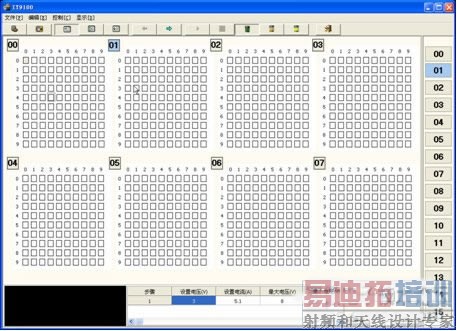

IT9100 是由艾德克斯电子有限公司为用户设计的老化系统的控制软件,该软件使您可以同时完成多组IT6720/IT6721对设备老化的测试。选购RS485接口,并且配以RS232到RS485的转换器使用。以下为界面的截图。中间的每个点为监测点。


IT9100可以最大支持16*32个通道的LED 照明产品的老化。总共分为16组 00-15, 每组可达32个通道, 用数组表示(界面每组显示100个通道但是实际只能配置32个通道)。界面上每个方块代表一个通道,当该通道配置时,该通道方块呈灰色。通道具体颜色的意义如下:

界面通道颜色:

灰色:已配置或运行停止时

黄色:通讯失败

红色:运行发生错误

绿色:通讯及运行都很正常

此系统的使用范围:

可根据某类电子产品的长时间通电老化试验,可以针对大批量的产品进行老化。

3 结论

老化是LED 照明产品生产测试的必须的一步,通过老化可以排除早期使用中可能产生的故障,有利于产品性能稳定,LED 照明产品老化的效果和LED照明产品设备有很大的关系,针对特定的老化设备和LED照明产品,必须保证在充分散热的情况下,确定最佳的老化时间,通过老化系统监控数据,进行分析对比,以达到生产和试验目的。
