红外热像仪在电源制造业的应用

解决方案：

可直接检查开关电源内部工作状态

可检查蓄电池内部的问题

研发、品管

说明：在电源制造行业中，研发和品管使用红外热像仪的应用点基本是一致的，故将两个部门的应用放在一起说明;若有少许差别，在注解中会有区分。

一、开关电源

电源机箱外壳按材料可分为塑料外壳和金属外壳，两种外壳的温度限制是不一样的：

塑料外壳：不超过85℃

金属外壳：一般不超过55℃～60℃，极限70℃

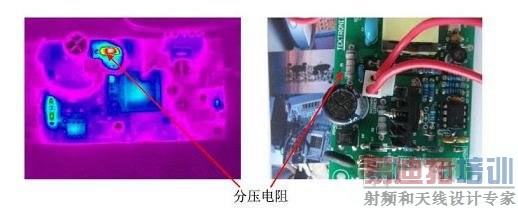

分压电阻主要为功率管承担部分的电压及所带来的热量，故一般分压电阻为大功率电阻，温度上限为120℃

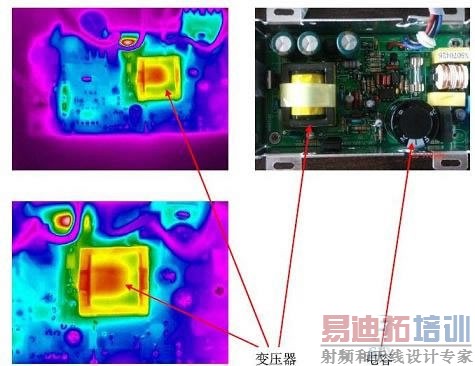

变压器是电源内最重要的器件之一，其发热温度有限制，目前国内的3C认证将变压器温度限制在120℃内，欧洲UL认证将变压器温度限制在115℃内;另外，一般电源生产企业自己不生产变压器，主要通过外购或外协加工方式，同时变压器内线圈缠绕方式和绕线质量又直接影响变压器的温度，故对于品管部门来说，对原料的进货检验也是日常的工作。电容在电子元器件中容易受到高温影响使用寿命，故长时间稳定工作发热温度一般控制在80℃以内。

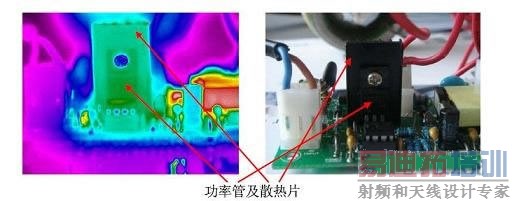

功率管是电源中发热较

大的器件，所以必须加装散热片使其长期稳定工作温度不超过120℃;在拍摄热图时，散热片是铝合金材料经过发黑处理，其表面虽然为黑色但其发射率还是较低，建议用油漆笔涂黑后进行检测，或在温度稳定一段时间后直接测量功率管的温度。

UPS电源

大、中型企业除工业电网正常供电外，一般还配备有UPS供电系统。UPS电源是保障供电稳定和连续性的重要设备，因其主要部件储能器材多数采用免维护铅酸蓄电池，UPS电源模块通过红外热成像仪测试客户的UPS电源模块，可以明显看出温度分布的不均匀，个别器件发热偏高。蓄电池是UPS系统中的一个重要组成部分，它的优劣直接关系到整个UPS系统的可靠程度，然而蓄电池却又是整个UPS系统中平均无故障时间最短的一种器件，其发热直接影响到电池乃至UPS系统的寿命。
