NI为美海军提供通信测试设备

利用美国国家仪器公司的PXI系统， ALE System Integration公司开发了一套用于美国海军飞机机载通信设备的测试系统。

"LabVIEW的分析功能，帮助我们对多种类型的测试结果进行筛选和交叉访问，从而精确地定位电路缺陷。"

- Terry Stratoudakis, P.E., ALE System Integration

挑战:

开发多功能小型化的测试系统，以模拟军用飞行器的机载通信，并对通信的准确性和完整性进行分析。

解决方案:

利用NI LabVIEW图形化编程环境、NI数字化波形编辑器软件和PXI硬件设计并开发灵活而全面的测试系统。

作者:

Terry Stratoudakis, P.E. - ALE System Integration

Lawrence M. David Jr - ALE System Integration

本地的一家高科技企业得到了美国海军的合同，为海军的监视飞机提供通信接口集线器、同时设计相应的数字测试设备(DTE)来验证该接口的初始功能，并且提供长达20年的持续验证用于现场维护。使用美国国家仪器公司的PXI平台，ALE System Integration公司为该平台提供了专业化的硬件集成和软件开发方案。

系统需求

接口设备(需要测试的最终产品)被设计为用于协调所有飞行器的数字和模拟信号路由，包含内部对讲机、外部无线电、雷达和所有的数字仪器。接口需要准确地处理所有合适的信号，同时忽略出错信号以及噪声。为了验证该功能，DTE设备需要接收所有的有效信号和无效信号，并解读接口的响应。

除了验证飞行器的功能，DTE设备还需要进行自检操作，并完成一次性的设计验证，其中包括所有的飞行价值测试、额外的电磁干扰测试、一系列的物理测试，如高加速寿命测试(HALT)、爆燃性空气、盐雾和热循环等。DTE设备还可以输入和解读大量的机载信号，包含模拟音频、串口(9600波特)、高速数字信号(5MHz)和MIL-STD 1553，作为一种军用标准串行数据总线，该总线有着双冗余平衡线物理层、时分复用和半双工命令/响应协议。

使用美国国家仪器公司的PXI硬件设计DTE设备

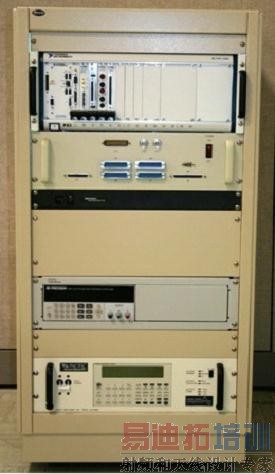

我们使用NI PXI-8196嵌入式控制器实现了DTE设备，其中包含了如下模块：NI PXI-6513、NI PXI-6542、NI PXI-2569、NI PXI-6511和NI PXI-4060。

PXI-6542模块使用速度为20MHz的时钟，经过四分频后产生5MHz的待测设备(DUT)时钟，改进了测试的精度。NI-HSDIO软件极大地降低了开发时间。系统还包含了GE Fanuc Embedded Systems的Condor QPC-1553设备，该设备含有LabVIEW驱动进一步简化了软件的开发。

我们还使用了两个可编程电源、一个用于模拟飞行器电源的400Hz 3相交流源(GPIB)，以及一个用于模拟内部电源电路的直流电源(USB)。所有的可编程电源均通过PXI-8196嵌入式控制器的USB和GPIB端口，连接到系统中。

使用LabVIEW分析数字测试数据

利用LabVIEW软件开发的图形化用户界面(GUI)，技术专家改进了配置测试(10种类型的测试和DTE自检测试)运行的灵活性。LabVIEW的分析功能，帮助我们对多种类型的测试结果进行筛选和交叉访问，找出电路的缺陷所在。

项目的一个限制是同时开发测试系统和接口单元。使用LabVIEW开发系统的两个主要优势是原型化和调试功能，其中包括个性化探针和高亮化执行。为测试系统开发的代码，将被重复利用到系统的持续测试中。

我们开发的测试系统，可以满足不断变化的指标，并在开发过程中为我们的客户提供宝贵的帮助。成功的关键之一是NI公司的数字化波形编辑器软件。使用该编辑器工具来创建数字波形文件，然后输入给测试系统，客户可以轻松地查看得到的数字化数据文件。

总之，我们的客户非常满意。使用LabVIEW和PXI平台，我们快于客户预期就提供了软件，而且我们与客户团队做到了无缝整合。
