智能电表挑战之数据处理

录入:edatop.com    点击:

数据处理一直都是智能电表需要解决的头等大事,而本文也针对智能电表处理数据方面做了简单介绍。

随着系统/解决方案推出越来越多的功能,仪表需要控制的任务和处理的数据也大幅增加。因此,根据应用和SoC内核的负载,设计人员可能决定迁移到32位内核或者采用强大的DSP内核,使应用(通信等)和计量部件不会互相影响。

通过在SoC中采用额外硬件,还可以分担内核的计算工作量,额外的硬件只负责各种计算工作,因为计量应用是高度计算密集型的应用。

数据汇集器和计量网关受系统数据处理能力的影响最大,因为它们需要处理大量数据。同时,它们需要支持用户接口,进一步增加了相关的数据处理复杂性和相应的要求。因此,未来可能会推出多核SoC以支持庞大的网络。

测量消耗量只是问题的一部分(见图2)。迄今为止,全球的大多数仪表都需要手动抄表。这是因为传统仪表无法支持联网解决方案。这种手动抄表不仅增加了运营成本,还容易引入人为错误。

因此,对于有效的解决方案,仪表还应提供支持联网解决方案的能力,并能将数据传输到仪表网络,以便实现自动抄表。电表抄表传输的一个主要问题是存在电噪声。

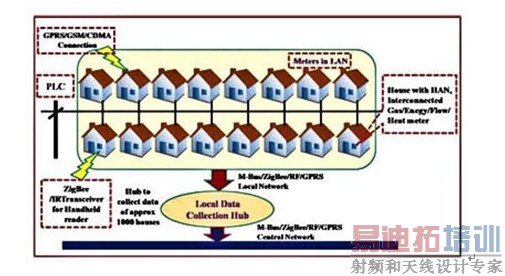

解决方案的各种仪表联网选项简图



图:解决方案的各种仪表联网选项简图。

因此,通信模式应能够承受噪声而不破坏数据。因此,仪表应能够以支持错误检测和清除的格式生成输出,即使数据由于噪声而失真,也能够从接收数据包恢复。同时,所有此类加密都增加了要传输的数据的大小。

因此,数据传输速度也很重要。目前,有多种数据传输模式。其中最常见的包括GPRS、以太网、电力线通信、ZigBee、红外线收发器等。

通信模式将根据最终应用进行选择,如ZigBee/IR(红外线)收发器可能更适用于仪表与基站进行无线交互以传输数据的仪表网络,基站把从许多仪表(复杂情况下为100米)收集到的数据发送到使用有线通信的中心站。
