倍压器利用推挽式直流转换器的固有特征

录入:edatop.com    点击:

这种设计理念呈现了一个小零件计数、宽范围的倍压器使用一个单变压器的推挽式直流转换器的固有的倍压特性。这个实现是利用高压达林顿(Darlington)阵列驱动ULN2023A。电路展示了一个5-30V的宽电压输入范围并在适中的效率下提供了一个1w-4w的典型的输出功率。

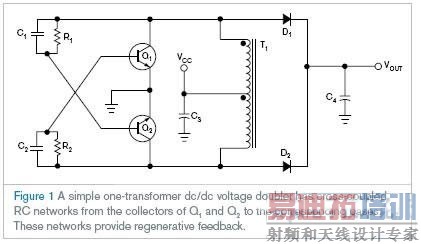

图1显示了一个简单、单向传输的直流转换器中的交叉耦合RC网,从Q1 和Q2的收集到相应再生反馈的基本提供。在行动中,变压器在正极饱和和负极饱和之间交替改变,而面临崩溃的变压器磁通领导感应电压来驱动晶体管在开和关之间交替。变压器核心的输入电压和饱和特性决定了操作频率基于公式的关系。这里VCC是输入电压,βS 是高斯饱和通量密度,A是核心的横截面积平方厘米,N是圈数。该电路利用收-发电压的特性提供两倍的供给电压。校正和过滤Q1 和Q2 的采集电压直接提供大约为输入电压的一倍的输出电压VCC。


高压达林顿阵列驱动uln2023a在图2的内部结构示意图刚好符合电路的要求。该装置在接近100MA理想的水平下呈低收-发饱和电压,并且当开关频率高达数十千赫呈现低切换时间。

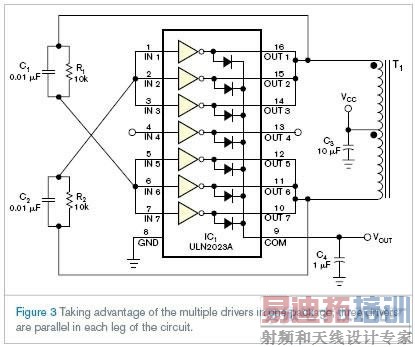

图3显示了最终电路

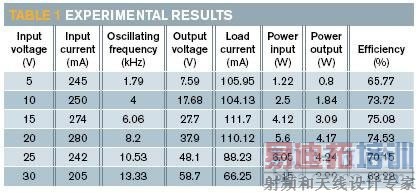

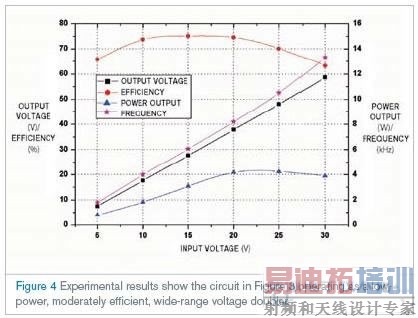

配置。三个驱动器平行运作,共享驱动电流,尽可能的减小收-发电压,最大限度地允许功耗。表1显示了倍压器电路在超过输入电流5-30V这个范围的操作的实验结果。在这一范围内,用输入电流小于300MA来保留变压器的电流值在低输入电压情况和ULN2023A的功率损耗在较高的输入电压的情况下。图4显示了实验结果的图线。这个图线清晰的显示一个低功率,宽电压倍增的操作。
