可测试低电流电源的简单双恒流载荷

录入:edatop.com    点击:

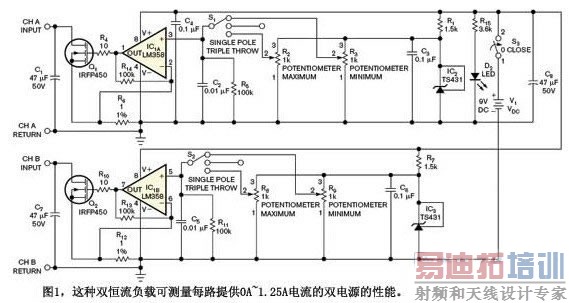

当今的小型家电,如洗碗机、烘干机、电炉等用开关电源代替了体积笨重的线性电源。工程师对这些电流从50mA~1A的电源进行了测试,一般使用电阻或标准现成的电负载。工程师会使用各种大功率电阻来检验多种负载条件以满足合适的设计。多数标准的电负载都是针对平均300W功率的。在测量50mA ~ 300mA电流时,显示结果并不准确,多数显示为0.1A,那样低的电流不能保证精度。还可以使用图1中的简单双恒流负载设计,这种设计可以利用廉价的通用元件来构建电路。


负载电流流过MOSFET和一个 1Ω±0.01Ω的检测电阻R6。IC1A针脚2将电阻中的电压降与参考电压作比较。IC1为LM358运算放大器,它可比较两个输入,并相应地调节输出。IC1A针脚3的参考电压来自一个分压电位计R2或R3,它产生于TS431的1.25V ±0.01V%的参考电压。由于最大电压可达 1.25V ,且检测电阻值为1Ω,每通道的最大电流可达1.25A。

R2和R3为15匝的1-kΩ电位计,可以微调到所需的载荷。其中一个可以设定最小电流,另一个可设定最大电流。这样开关S1就可以在最小负载、中间位置的无负载及最大

负载间切换。而且,在R6上连接一个标准DMM(数字万用表),可直接读取电流,并能将其值调整到适当的程度。

输入电压变化并不影响DMM的读数,因为它通过检测电阻R6监测恒定电流。 第二通道与第一通道完全一样。每个通道可控制0A~1.25A的电流,并可处理3V~50V的电压。电容输入与MOSFET设定了上限。两个输入可以并联到2.5A的负载。对两路输出的电源,可精确地读取万用表的读数以设定最小电流和最大电流,然后迅速测试无负载、最小负载及最大负载的矩阵。采用9V电池为设备供电。
