光学影像测量仪简介

目前市面上有一种既带数显屏又接计算机的过渡性产品。从严格意义来说，这种仅把电脑用作瞄准工具的设备不是影像测量仪，只能叫做“影像式测量投影仪”或“影像对位式投影仪”。换句话说：影像测量仪是依托于计算机屏幕测量技术和强大的空间几何运算软件而存在的。影像测量仪又分全自动影像测量仪(又名CNC影像仪)与手动影像测量仪两种，比如智泰的NV和VMC系列就是全自动影像测量仪，另外手动比如：VMS,VML,VME,VMP,VMH,它们之间的区别主要表现在如下几个方面：

　　vmc影像仪测量的功能

　　手摇影像测量仪在测量点A、B两点之间距离的操作是：先摇X、Y方向手柄走位对准A点，然后锁定平台、改手操作电脑并点击鼠标确定;再打开平台，手摇到B点，重复以上动作确定B点。每次点击鼠标是要将该点的光学尺位移数值读入计算机，当所有点的数值都被读入后才能进行计算功能的操作。这种初级设备就象一个技术的“积木拼盘”，一切功能与操作都是分离进行的;一会摇手柄、一会点鼠标;手摇时还需注意均匀且轻而慢、不能回旋;一般，一位熟练操作员进行一个简单的距离测量大概需要数分钟。　　数字化影像测量仪则不同，它建立在微米级精确数控的硬件与人性化操作软件的基础上，将各种功能彻底集成，从而成为一台真正义上的现代精密仪器。具备无级变速、柔和运动、研润企业生产点哪走哪、电子锁定、同步读数等基本能力;鼠标移动找到你所想要测定的A、B两点后，电脑就已帮你计算测量出结果，并显示图形供校验，图影同步，即使是初学者测量两点之间距离也只需数秒钟。　

适用范围：　　机械、电子、航空航天、模具、弹簧、齿轮、接线端子、电路板接点、五金塑胶、磁性材料、电子线路、元件、手表、小五金冲压业、矿石业、及其它精密小五金行业。　　举一实例CNC：GM6050A超大行程三轴电动3D光学影像量测仪　　

应用领域： 模具、塑胶、电子、金属加工、其它　　精度： 3μm　

　详细描述　　

1、X轴取花岗石横梁为基础，确保机构不会变形及横梁中间不会下垂。　

　2、X轴直线导轨取上置设计，符合导轨最佳受力原理，具有高精度及运行稳定的特点。　

　3、X轴花岗石背面独特的采用厚钢片锁固,增强X轴的韧性，确保横梁不会折断。　

　4、Y轴独特的硬体封闭环设计，在立柱底部采用钢板连接，是横梁、立柱构成一个整体，确保机构不会变形。　

　5、Y轴中间传动，X轴的硬体闭环结构，确保运行时不会出现左右偏摆或甩尾的物理现象，精度得到提高。　

　6、Z轴采用交叉导轨，利用滚珠丝杆传动，运行稳定，确保精度。　

　7、SEVENOCEAN影像测量软件可自动编程，全自动检测。　

　8、大地图导航系统:改变测量过程中找点的烦恼!

　　代表产品

　　MUMA系列全铝合金式光学影像测量仪

　　产品介绍

　　MUMA系列全铝合金式光学影像测量仪是智泰集团多年来吸取客户反馈建议研发设计，结合市场需求推出的新型便携式光学测量仪。该设备在便携性、微型性方面做出了很多突破，特别在电源方面采用电脑USB接口供电或电源转换器两种方案供选，采用显微镜村微调旋钮，达到最佳测量效果。

　　产品特点

　　1、外形设计美观，体积小。　

　2、模组化设计，方便维护。　

　3、独创传动结构，轻便灵活。　

　4、高集成化电路设计。　

　5、USB百万像素相机+USB计数卡，方便使用笔记本。　

　6、使用OVM-MUMA软件。

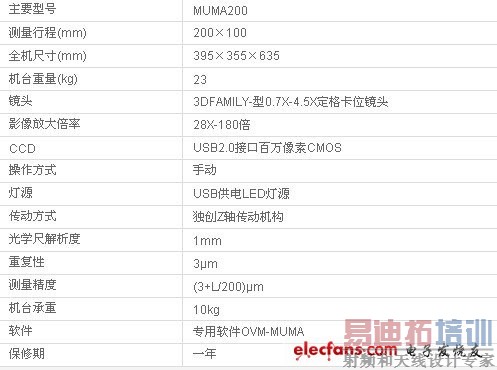

　　技术参数

　　应用领域

　　广泛应用于手机配件、家电制品、连接器、机械配件、精密夹治具、塑胶、五金、电脑周边行业等的测量。
