0-30V稳压管测试器的制作

录入:edatop.com    点击:

平时我们测量稳压管的稳压值都要搭按电路,并调整限流电阻的阻值,测量比较麻烦,测定值也不够准确。本文介绍的测试器能对0.5W和1W的稳压值在30V以内的稳压管进行测量,测定值相对精确,同时采用数字表头显示比较直观。

工作原理

不同功率的稳压管测试的稳定电流也不同,0.5W的稳定电流一般比较小,这里取5mA。IW的稳定电流比较大,这里取20mA。

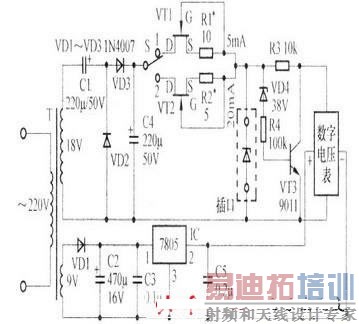

下图是测试器的工作原理图。220V的市电通过变压器1、变压后产生两路电压,分别为18V和9V。l8V电压通过电容C1、C4,二极管VD2、VD3进行二倍压的整流,在电容C4上产生约40V的压。结型场效应管VTI或VT2为恒流源电路。当要测定0.5W稳压管的稳压值时,开关S合到触点1,恒流源输出约5mA的电流。当要测定IW稳压管的稳压值时,开关S合到触点2,恒流源输出约20mA的电流。这样恒定电流再通过插口上的被测稳压管,在稳压管上取得稳压值,并由接在稳压管两端的数字电压表测出电压。


由VT3、VD4等元器件组成的电路其作用是为了能使没有测量时数字表的读数为0。当测定稳压管时,插口上稳压管的电压小于30V,稳压管VD4不破击穿,三极管VT3为截止状态,稳定电压通过R3加到数字表上(由于R3的阻值相对数字表的内阻值小得多,不影响表的读数)。当不测量稳压管时,插口上稳压管的电压达到40V,稳压管VD4击穿,三极管VT3处于饱和状态,40V的电压全部加到R3上,数字表的显示为0。

同时另一路9V电压经过二极管VDI的整流、电容C2的滤波后加到稳压集成电路LM7805上,并输出5V的稳定电压作为数字表的电源。

元件选择

变压器T选用3W的。电容C1、C4选用耐压50V/220μF的电解电容器。二极管全部使用型号为lN4007的。场效应管VT1、VT2选用2SK363,其中VT1的Idss>5mA。VT2的Idss>20mA。稳压集成电路IC选用LM7805或AN7805。稳压管VD4选用38V/0.5W的。三极管用9011,β在100~150之间。电压表头选用ICL7107芯片制成的LED数字电压表头。开关S用1x2的拨动开关。测量插口用旧电视机的引线插口代替。

制作方法和调试

首先要对变压器进行改制。方法是将变压器的铁心拆开,用0.23mm的漆包线在低压线圈骨架上再绕190匝组成9V的线圈,再重新装好铁心。

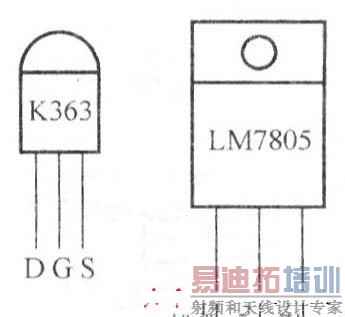

接着按图1设计制作一块电路板。场效应管和稳压集成电路的引脚排列如下图所示。元件焊接无误后,接好导线(暂不接电压表头)。测IC的2、3脚电压是否为5V,如不是5V要检查引脚焊接是否有错误。再测量电容C4两端电压应为40V—50V之间。将开关S打到触点1,接着用100Ω的电位器代替电阻R1,不接测试稳压管调整并测插口上的电流为5mA,确定电位器的阻值后用固定电阻焊上。同样方法将另一路电流调在20mA,然后在不接测试稳压管时,测VT3的集射极电压应该为OV。接测试稳压管时,集射极电压要和测试稳压管的电压一样(用数字表测)。正常后,接上数字表头。


最后,找一个塑料外壳将电路板、变压器固定在盒内的底板上,把开关、测试插口、表头固定在面板上,这样测试器即制作完成。
