LM317K实用型LED照明电路介绍

当今市场上有很多 LED 灯的驱动IC，真可谓英雄不问出处，大小IC厂商都相继推出了LED照明驱动IC。具体哪家的IC做的性能最好，大家仁者见仁，智者见智。但是，当我们选用的时候发现，IC的价格甚至超过大功率LED的价格，加上外围电路复杂。

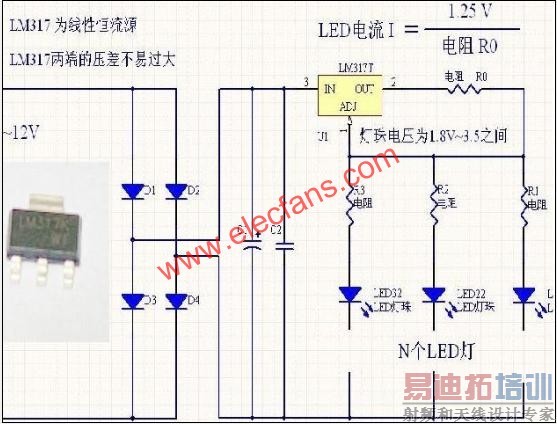

        参考一些客户的实际电路，我们推荐一款基于LM31K的简单实用，成本极低的LED恒流驱动电路。它解决了用阻容稳压方式来驱动LED灯导致LED亮暗不一，色差偏离现象。因为 LM317 K是一款极其成熟的稳压IC，大大提高了LED的使用寿命，在某些场合的转换效率超过专用的LED驱动IC。具体电路如下：

单个回路LED的个数×LED正向电压为LED灯杯电压，LM317 ADJ处的电压和LED灯杯的压差由R1、R2、R3等来承担，通过调整R1、R2、R3实现稳定各回路电流和降低LM317的压差的作用。

此电路可以广泛应用于低压直流供电的场合，如汽车尾灯，车内照明，12V或24V交直流灯杯等。
