血压测量中的模数转换电路原理

录入:edatop.com    点击:

我们选用Motorola 公司生产的高性能7/2位A/D 转换器 件MC14433 ,其片内含有振荡器,只要外接两只电容和两只电阻即可,在此选其输出量程为199. 9mV。



MC14433 的输出信号端中Q0~Q3 为BCD 码数据输出端,DS1~DS4 分别是千位、百位、十位和个位数的输出选通信号。通过调节电阻R 的阻值可以使得MC14433 的输出BCD 码与输入电压相同。其中MC1403 是精密电源为MC14433 提供可靠的参考电压。

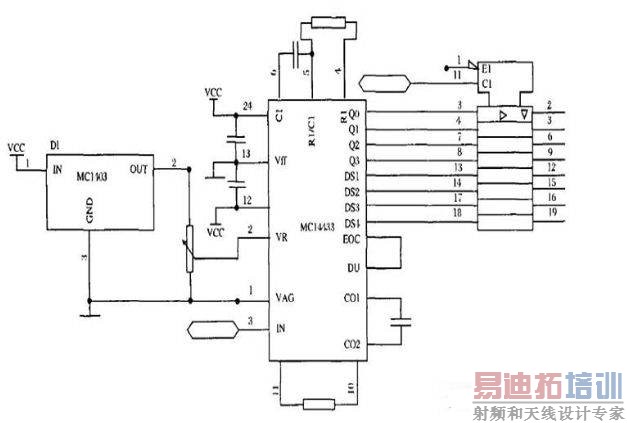

血压的模数转换电路原理图
血压的模数转换电路原理图
