基于LM741的电容测量电路设计

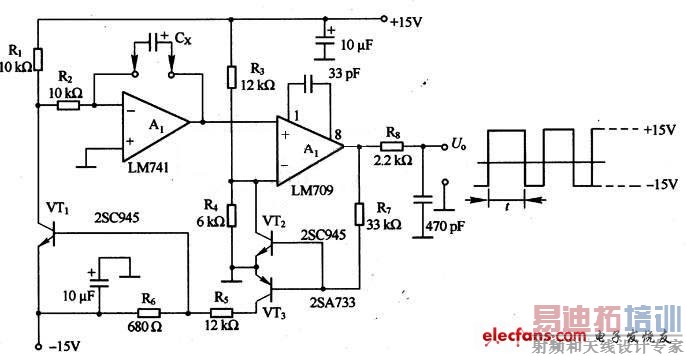

由LM741等构成的电容测量电路如下图所示，该电路的测量原理是被测电容Cx充、放电而形成三角波，测量三角波的振荡周期就可知电容量的大小。由A1 可构成密勒积分电路，经A2构成的施密特电路形成正反馈而产生振荡。其振幅由R4和R3决定，等于电源电压的1/3。Cx的充电电流由电源电压和R2决定，放电电流由电源电压和(R1+R2)决定。从原理上讲，振荡周期应不受电源电压的影响，但实际上，由于A2差动输入电压的限制与晶体管驱动电路的常数等影响，故不允许电源电压大幅度的变动。电源电压的范围为±13~±15V，正、负电源电压的绝对值需要相等。
　　不接电容Cx时，A2以延迟约20μS的时间进行振荡，可以计算出Cx对此进行补偿。Cx电容量为1000μF时的测量时间为10S。若R1和R2采用1KΩ的电阻，则测量时间可缩短到1/10。
　　电路输出U。外接计数器，就可以读出被测电容的容量。

LM709经R7、VT2到负输入端形成正反馈，构成施密特触发器。
当LM709输出高电平时，VT2饱和导通，VT2的C极电压为0V。VT3、VT1都截止，+15V电源经过R1、R2对Cx充电，LM741的输出电压逐渐下降。当它降到0V时，施密特翻转，输出电压变低电平（-15V)。此时VT2变截止，VT2的C极电压升至+5V，巩固了LM709的低电平输出状态。同时VT3、VT1获得基极电流而导通，Cx经过R2和-15V电源反向充电，LM741的输出电压逐渐升高。当它升高到+5V时，施密特再次翻转，输出变高电平，完成一个周期。以上过程重复进行，就形成周期振荡。
