电阻、电感及电容元件阻抗特性仿真分析

一、电阻元件阻抗频率特性的仿真

　　按 图 7-1 绘制仿真电路图 ， 把信号发生器的输出调至幅值为 4V 的正弦波 （ Offset=0 ） ，并在不同频率时保持不变。将开关 S1 闭合， S2 、 S3 断开，分别按给定的频率值调节信号源的频率，每次在信号发生器的“ Frequency ”项中设置好频率后，打开仿真开关，双击万用表符号 , 得到测量数据。其中 , 电流可通过 得到。

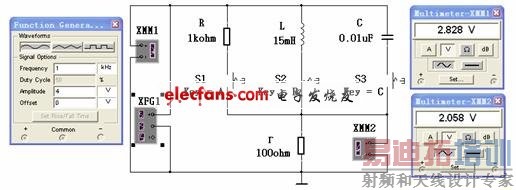

图 7-1 电阻元件频率特性的仿真

二、电感元件阻抗频率特性的仿真

　　在图 7-1 的仿真电路中 ， 将开关 S2 闭合， S1 、 S3 断开，得 图 7-2 所示电路。 信号发生器输出幅值为 4V 的正弦波 （ Offset=0 ） ，并在不同频率时保持不变。分别按给定的频率值输出正弦波 , 打开仿真开关，双击万用表符号 , 得到测量数据。其中， 。

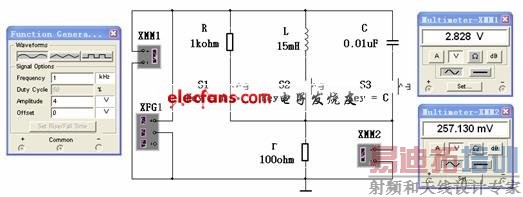

图 7-2 电感元件频率特性的仿真

三、电容元件阻抗频率特性的仿真

　　在图 7-1 的仿真电路中 ， 将开关 S3 闭合， S1 、 S2 断开，得 图 7-3 所示电路。 信号发生器输出幅值为 4V 的正弦波 （ Offset=0 ） ，并在不同频率时保持不变。分别按给定的频率值输出正弦波 , 打开仿真开关。其中， 。

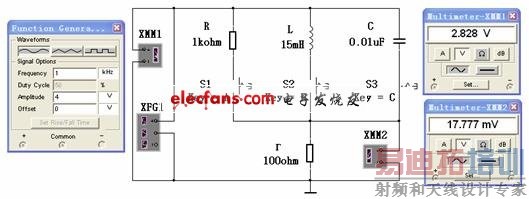

图 7-3 电容元件频率特性的仿真

四、电阻元件阻抗角的仿真

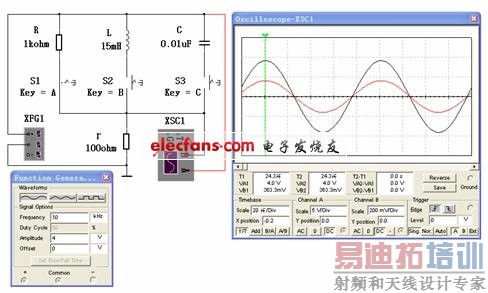

图 7-4

电阻元件阻抗角的仿真

五、电感元件阻抗角的仿真

图 7-5   电感元件阻抗角的仿真

六、电容元件阻抗角的仿真

图 7-6   电容元件阻抗角的仿真

七、RLC串联电路阻抗相频特性的仿真

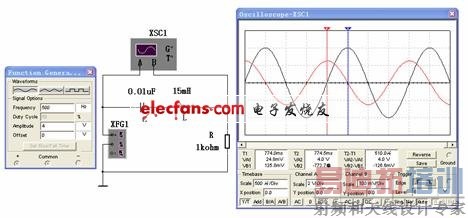

图 7-7 RLC 串联电路阻抗相频特性的仿真
