数字信号的纠错方法

录入:edatop.com    点击:

数字信号在传输的过程中,由于干扰或通道特性变坏等原因,都有可能使得传输的数字信号出错(误码),因此纠错是提高数字传输质量的一个必不可少的过程。

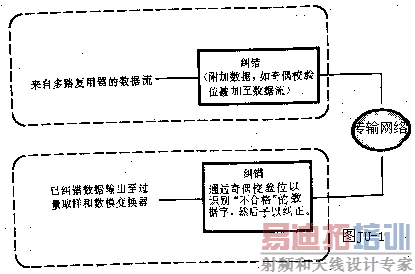

    那么,纠错是如何进行的?图JU-1给出了纠错的全过程。模拟信号经过模/数变换后,将附加的数据(如奇偶校验位)加于数据流之中,在接收端通过奇偶校验位来发现有错误的数据字(也即通过对附加的数据进行鉴别来识别出有误码的数据字),并给以纠正。纠正错的方法有静噪、保持前边的字、线性内插三种。

1、静噪
    当发生差错并被识别出来时,有关电路将在出差错的这一点上终端电路的传输,即用静噪来解决,如图JU-2所示。静噪只是在纠错过程起作用,并且通常是在连续发生差错的情况下采用。

2、保持前边的字
    数字处理电路通常使用了大量的存储电路,用于在处理数字信号时能对这些数据信号进行一个短暂时间的连续记忆,这样当发现有一个“可怀疑”的数据字时,便可用最靠近它的前一个数据来替代,如图JU-3所示。用前边的数据字来替代有错误的数据字其结果与未发生差错的数据相比,误差很少(因相关性),所以这种纠错方法是合理的。所以保持前边字是一种可接受的纠错方法。

3、线性内插
    线性内插能够进一步改善上面的纠错方法。所谓线性内插就是取差错字的前一个数据字与后一个数据字的平均值,并用此值去替代这个差错字,显然这种方法可得到更精确的纠错。
