测量固定偏压量电流

录入:edatop.com    点击:

一般常见的以固定偏压方式量测电流讯号,相关应用如:一氧化碳(CO)浓度计、血糖计…等,此类应用广泛,本文仅以血糖计作为量测说明。

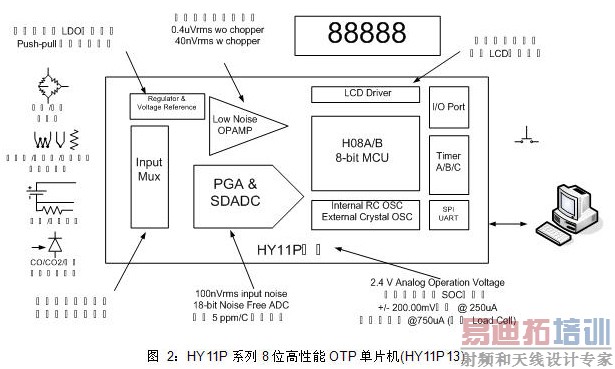

  一、纮康科技HY11P系列简介

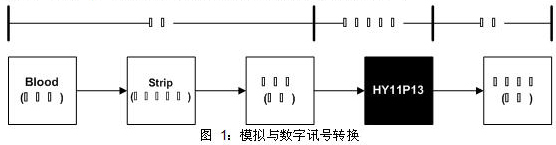

  利用测试试纸做为葡萄糖讯号的撷取来源,以固定偏压方式激发试纸与血液的电化学反应成为电流讯号输出,再经由纮康科技的单片机“HY11P13 ” 量测电流讯号、运算、数字输出显示,如图 1,以最少的组件达成偏压式电流量测方案。


  ·单片机简介



  ·8位加强型精简指令集,共有66个指令包含硬件乘法指令及查表指令
  ·2.0V to 3.6V工作电压范围,-40℃~85℃工作温度范围.
  ·外部石英震荡器及内部高精度RC震荡器,6种CPU工作频率切换选择,可让使用者达到最佳省电规划
  运行模式 300uA@2MHz
  待机模式 3uA@32KHz
   休眠模式 1uA
  ·4KWord OTP (One Time Programmable) Type程序内存,256Byte数据存储器
  ·Brownout and Watch dog Timer,可防止CPU进入死机模式
  ·18-bit 全差动输入ΣΔADC模拟数字转换器
   内置 PGA (Programmable Gain Amplifier) 及可有1/4 ,1/2, 1. …..128倍10种输入信号放大倍率选择
   内置输入零点调整, 可针对不同应用增加其量测范围
   内置高阻抗输入缓冲器(32以上输入倍率不适用)
   内置绝对温度传感器
  ·超低输入噪声(<1uVpp)运算放大器, 可提供高输出阻抗小讯号的放大及小电流的电压转换
  ·1.0V低温飘系数参考电压源输出,具有Push-Pull驱动能力,可提供传感器驱动电压
  ·10mA低压差稳压电源输出,可有4种不同输出电压选择
  ·4x20 LCD液晶驱动器
   Static、1/2、1/3、1/4 Duty及1/3 Bias软件选择
   内建Charge Pump稳压线路,提供4种LCD偏压
  ·8-bit Timer A
  ·16-bit Timer B模块具Capture/Compare 功能
  ·16-bit Timer C 模块具PWM/PFD波形产生功能
  ·串行通讯SPI模块

  二、血糖试纸简介

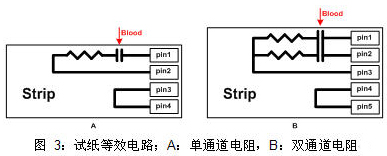

  由于各家试纸组成成分不同,本文以等效电路作为探讨的方向,项目启动前,必须先了解试纸的等效电路(如图 3)、电化学反应时间(图 4)、电流转换公式…等。

  ·等效电路


·电化学反应时间



  VR:固定偏压
  Reaction time:试纸反应时间
  Measuring time:试纸量测时间



  ·电流转换公式
  范例:

  I:电流(μA)
  F(code):不同试纸会有不同的参数
  T(t):温度系数

三、讯号量测

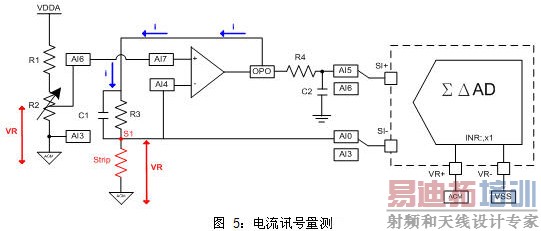

  步骤一:调整R2电阻,透过芯片内部放大器(OP)前置网络开关,使试纸(Strip)有一固定偏压,即S1对应ACM电压为VR,并记录校正VR值。
  步骤二:当试纸插入机器,并与血液反应后,试纸阻抗会随着血糖浓度变化,OP会回授电流,让S1保持一固定偏压。
  步骤三:量测R3电阻的电压,透过模拟网络输入至ΣΔAD量测,并透过CPU算出电流,代入公式换算为血糖值。

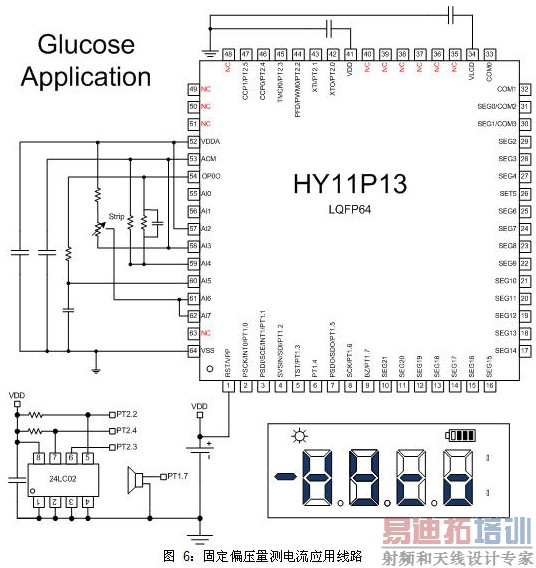

  四、参考线路
