电池电量监测计就是一种自动监控电池电量的IC，其向做出系统电源管理决定的处理器报告监控情况。一个不错的电池电量监测计至少需要一些测量电池电压、电池组温度和电流的方法、一颗微处理器、以及一种业经验证的电池电量监测计算法。bq2650x 和 bq27x00 均为完整的电池电量监测计，其拥有一个用于电压和温度测量的模数转换器 (ADC) 以及一个电流和充电感应 ADC。这些电池电量监测计还拥有一颗运行 TI 电池电量监测计算法的内部微处理器。这些算法将对锂离子 (Li-ion)电池的自放电、老化、温度和放电率进行补偿。该微处理器可以使主机系统处理器不用进行没完没了的计算。

电池电量监测计提供了诸如¡ 电量剩余状态¡ 等信息，同时 bq27x00 系统还提供了¡ 剩余运行时间¡ 信息。主机在任何时候都可以询问到这种信息，并由主机来决定是通过 LED 还是通过屏幕显示消息来通知最终用户有关电池的信息。由于系统处理器只需要一个 12C 或一个 HDQ 通信驱动，因此使用电池电量监测计非常简单。

电池组电路描述

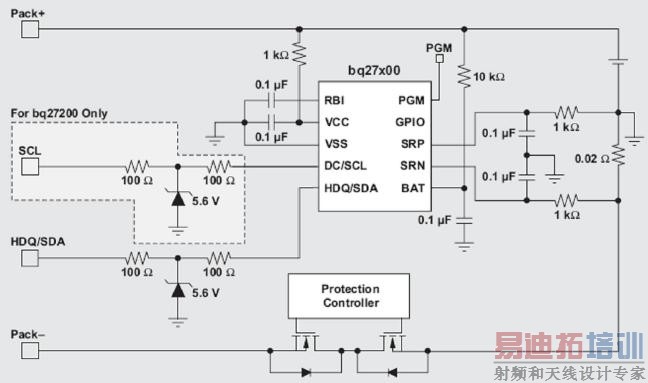

图 1 描述了电池组中的应用电路。根据所使用电池电量监测计 IC 的不同，电池组将至少具有三到四个可用外部终端。
图 1 典型的应用电路

VCC 和 BAT 引脚将接入电池电压，用于 IC 功率和电池电压的测量。一只低阻值感应电阻被安装在电池的接地端，以使感应电阻两端的电压能够被电池电量监测计的高阻抗 SRP 和 SRN 输入监控到。流经感应电阻的电流有助于我们确定电池的已充电量或已放电量。在选择感应电阻值时，设计人员必须考虑到其两端的电压不应该超过 100 mV。太小的电阻值在低电流条件下可能会带来误差。电路板布局必须确保 SRP 和 SRN 到感应电阻的连接尽可能地靠近感应电阻的各个端点；即Kelvin 连接测量。

HDQ/SDA 和 SCL 引脚均为开漏器件，二者都要求有一个外部上拉电阻。这种电阻应该位于主机侧或主应用侧上，以使电池电量监测计的睡眠功能在电池组与便携式设备的连接断开后能够被激活。推荐上拉电阻器值为 10 kΩ。

电池组验证

便携式设备的可充电电池必须在设备寿命结束之前得到更换。这就给那些提供便宜的替代电池的厂商打开了一个巨大的市场，而这些电池可能并没有原始设备制造商要求的安全和保护电路。

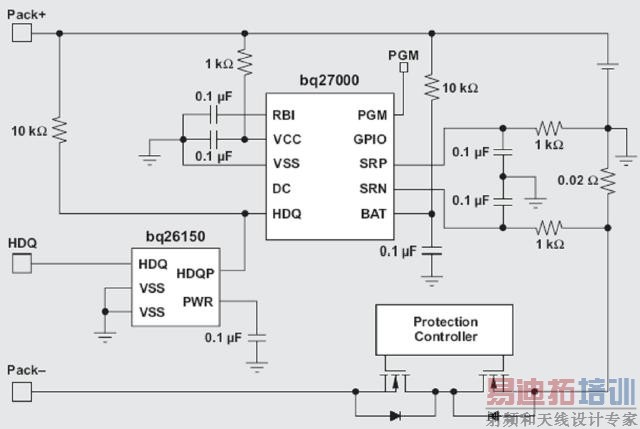

因此，除了电池电量监测计功能以外，电池组可能还包括验证特性（请参见图 2）。主机将验证包含计算循环冗余码校验 (CRC) IC（TI的bq26150）的电池组。这种CRC 基于这种身份验证以及在 IC 中秘密定义的 CRC 多项式之上。主机还对CRC 进行计算，并对各种值进行比对，以确定是否成功获得了验证。如果没有，那么主机将决定是再进行一次验证还是不允许该电池的系统供电。一旦电池通过验证，那么 bq26150 将接收到一个命令，以确保所有通过数据线的通信在主机和电池电量监测计之间得到传输。
