并联型二极管包络检波器
录入：edatop.com 点击：
并联型二极管包络检波器

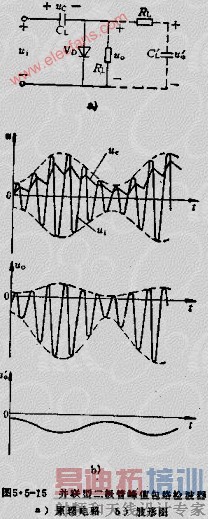

这种检波器的原理电路见图5.5-15A。图中CL是负载电容，RL是负载电阻，RL与二极管VD并联，为VD电流中的平均分量提供通路。鉴于RL与VD并接，故将这种电路称为并联型电路。
并联型电路具有与串联型电路相同的检波过程。当VD导通时，U1向CL充电，充电时间常数为RDCL1当VD截止时，CL通过RL放电，放电时间常数为RLCL。由图可见，RL上的电压UO有很大的高频成分若加一切由RLCL组成的低通滤波器（图中用虚线表示）即可取出输出电压UO。
并联型电路具有电压传输系数比串联型电路低（由于低通滤波器的RL与CL两端所接电阻的分压损失），输入电阻R14也较低（R1D≈1/3HL）的缺点。其优点是CL可以兼有隔直流电容的作用，电路较为简单。故并联型电路一般用于需要、隔高频信号源中所含直流电压的电路中。
