节能灯波形测量方法

录入:edatop.com    点击:

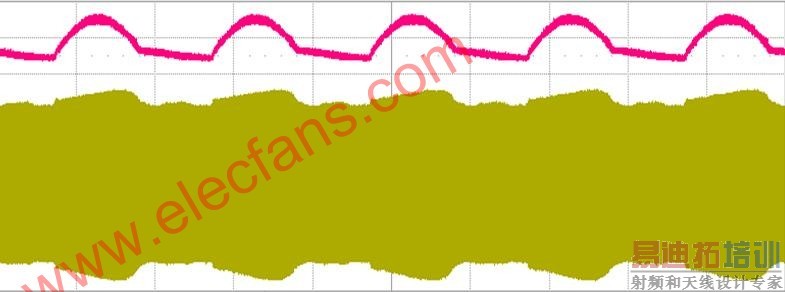

第一个波形是:

节能灯工作时线电压和灯电流的关系波形,红色的是电解电容两端的电压波形,黄色的是灯电流波形!

测量仪器:立科示波器

测量方法:

用电压探头接在电解两端,用电流探头套在灯管的一端,同时看二者的波形。

我们可以看到:灯电流的跟着线电压走,灯电流的峰值和有效值的比值就是波峰比,线电压的波动大,灯电流的波动也大,为了减少灯电流的波动,也就是波峰比,那么就必须减少线电压的波动,也就是纹波!

红色的电压波形上升时,电解电容在充电,下降时在放电!

示波器可以显示灯电流的有效值,我们按照这个有效值来调整灯管的电流!

调节的元件是:主要的就是谐振电感!

有问题讨论,没问题时平时有时间就继续!

更多精彩在后头!预知后面波形几多,请继续关注!

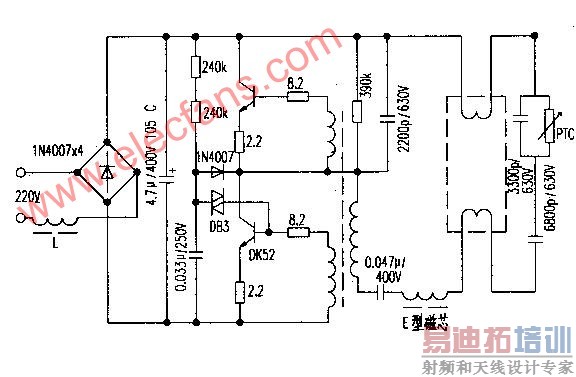

电路以这个电路图为例,为了节约时间,我就不另外画电路图了,节能灯的电路大同小异!特殊改动的地方我另外画部分电路图!

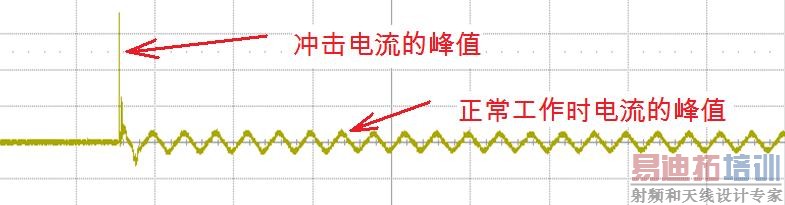

第二个波形是:在启动的一刹那,输入电源线上冲击电流的波形!我们可以看到,在开机的瞬间,峰值电流比正常工作的电流大很多倍!

测试方法:用示波器的电流探头套在电源线的其中之一端,用单触发的功能,测得开机瞬时的电流,这个电流也是开机时给电解电容的最大充电电流!这个电流值在做工程使用时,提供给施工方,作为选择导线截面积的参考数据!还可以提供给电解电容厂家做使用条件参考!

这是电感在灯启动时的电流波形,可以提出问题!启动后,电流的数值大大减小,这也是三极管的峰值电流数值,如果数值超三极管的安全范围,将会烧坏三极管的!很多工程师不知道,烧了三极管就怪三极管厂家的质量不好,冤枉了三级管厂家、换一家三极管厂家照样烧,三极管厂家敢怒不敢言,还在自己的身上找毛病。
