基于MAX11046的电网监控最新解决方案

录入:edatop.com    点击:

在电网、电力管理系统、自动化变电站中为了节约能源、提高效率、减低尖峰时间用电,需要对电网进行精确监控。

  为了节约能源、提高效率、符合国际标准,对电网监控所用电子器件提出严格的要求。

  16位精度

  电网传输示意图示于图1。根据欧洲EN50160标准,电网必须能测量6kV瞬态电压。而国际IEC62053标准要求220V精度为±0.2%,设计容限为0.06%,即0.06%×220V=0.132V。对于6kV瞬态电压要求动态范围:20log(6000/0.132)=93dB,即要求器件有16位精度。

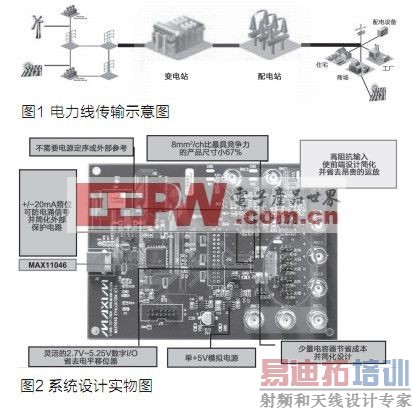

  图1 电力线传输示意图

  同步采样

  电力线不平衡电感和电容负载引起相移,导致电网传输效率低。为提高效率需检测此相移。由于不平衡负载导致电压和电流失相,所以需要电压和电流精确的同步采样以提供实现相位同步的数据。1个8通道、同步采样ADC可以测量4个电压和4个电流(3相加零线)。所以,这是电网获得更大传输效率,保证相位同步的最容易的方案。

  MAX 11046

  为满足上述电网监控的需求,Maxim公司最近推出16位、8通道同步采样SAR ADC11046,其特性如下:

  ● 特高的输入阻抗(1GΩ),消除了系统中昂贵的精密运放;

  ● 真正的双极性信号,从而消除了所需的电平移位器;

  ● 单电源;(上述3项特性节省了成本和电路板尺寸。)

  ● 8通道同步采样,这可使相位匹配到效率所需的最佳功率因数。这种性能也加速产品上市,不需要复杂的相位调节固件;

  ● 高信噪比(SNR),高于IEC62053标准Class0.25精度;

  ● ±20mA箝位,此性能具有防电涌信号,可简化外部保护电路;

  ● ±5ppm/℃参考,此性能可保证在不同温度时的测量稳定性。

  MAX11046系统设计实物图示于图2。

  结语

  电网监控用的最新MAX11046具有高精度和16位转换性能;能够满足最新的、更严格的行业标准;8路同步采样使得硬件设计更为简便;高阻抗输入节省了昂贵的高精度运放,使电路板更为简化。MAX11046是一种新的电网监控方案。
