基于LMH2120的6GHz线性RMS功率检测技术方案设计

录入：edatop.com 点击：

LMH2120是6GHz线性RMS功率检测器，动态范围40dB，工作频率从50 MHz到6 GHz，一致性优于±0.5 dB，对温度不敏感，工作电压2.7V-5.0V,主要用在多模式多频段功率控制如GSM/EDGE，CDMA/CDMA2000，WCDMA，OFDMA和LTE，基础设备的RF功率控制。

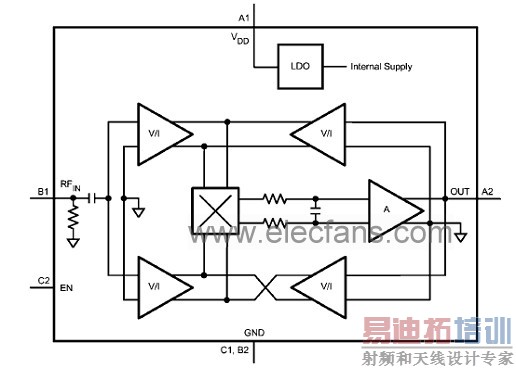

图1。LMH2120方框图

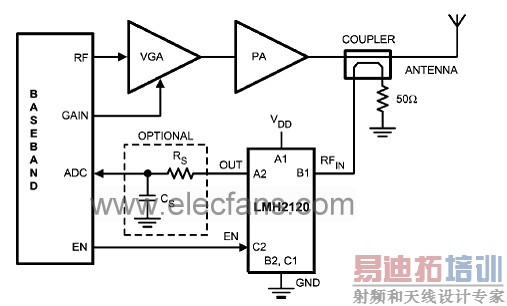

图2。LMH2120发送功率控制系统框图

图3。LMH2120降低剩余波纹的低通滤波器

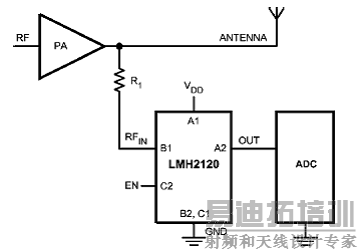

图4。LMH2120电阻分压器应用框图

LMH2120 评估板

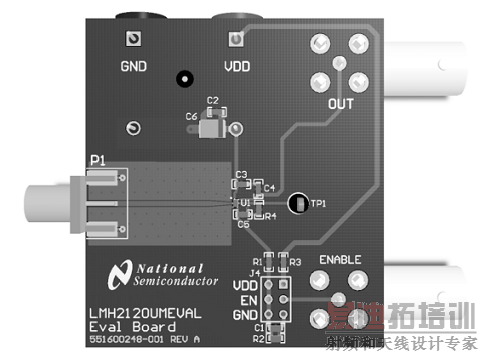

图5。LMH2120 评估板外形图

图6。LMH2120 评估板电路图

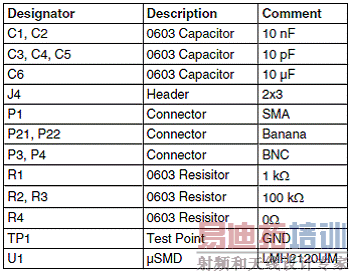

LMH2120 评估板材清单：

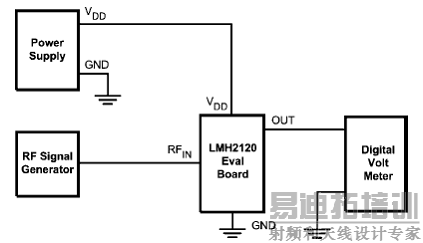

图7。LMH2120 评估板测量框图
