屏蔽性能指标介绍

录入:edatop.com    点击:

1.表面转移阻抗(SuRFaceTransferImpedance)

  按IEC61196-1测试同轴电缆的方法,测试带 屏蔽的平衡电缆,短路8根芯线后用50Ω信号源激励。被测试线长1米,测试频率30MHz,频率越高,线长越短导体表面转移阻抗。主要用于评估连接硬件的屏蔽效率,其实测值不超过以下计算值。

  ZTcable=37+4f+4f1/2+5f1/3

  ZTcable:表面转移阻抗,单位mΩ/m

  f:信号频率,单位MHz

  2.转移阻抗(TransferImpedance)

  转移阻抗与屏蔽电缆和连接硬件的屏蔽效率相关,其数值可通过实验室高频密封箱测量屏蔽插入损耗,计算得出。

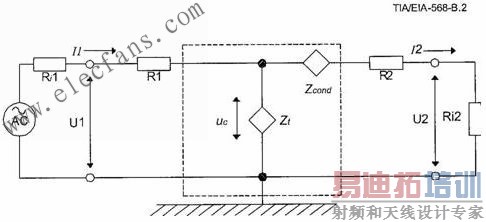

  Ri1=Ri2=50Ω——网络分析仪特性阻抗

  R1=50Ω——馈电电阻

  R2=50Ω——终端电阻

  U1=信号发射电压(V)

  U2=信号接收电压(V)

  Uc=被测设备两端电压

  Zcond=连接器特性阻抗(Ω)

  Zt=转移阻抗(Ω)

  Zt=1/l电缆长度•Ri1/Ri2•(R2+Ri2)•U2/U1=100/l电缆长度•U2/U1

  由于屏蔽插入损耗(αs)为20•lg(U2/U1)dB,转移阻抗(Zt)也可以表示为:

  Zt=100•10α/20(Ω)

  3.耦合衰减(CouplingAttenuation)

  耦合衰减用于描述电缆系统的电磁兼容性能。耦合衰减Catt=Pr/Pi(Pr:线缆接收功率;Pi:在内导体上产生的噪声功率)

  将电缆近似看作电磁场中的全向天线,其接收到的电磁功率Pr=λ2/4π•PD(λ:信号波长,PD:电磁场功率密度)

  内部内部导体产生噪声功率Pi=内部导体产生噪声功率Vi2/Z(Vi:内导体上的噪声电压;Z内导体阻抗,50Ω)

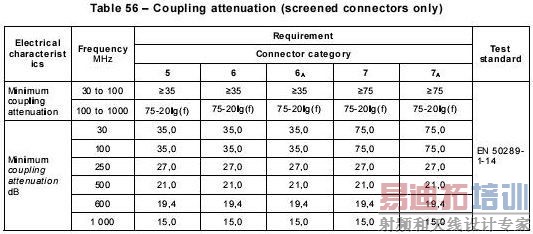

耦合衰减



  4屏蔽系数(GB54419-1985)

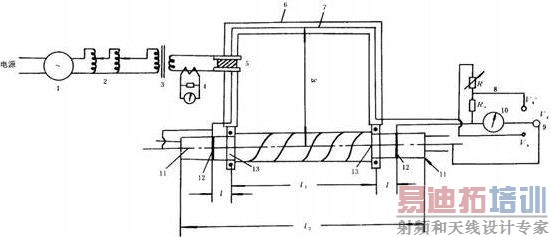

  按下图装置,测试电缆金属护套及铠装层的理想屏蔽系数γ0s=VC/VS(线芯上的感应电压mV;电缆式样金属套上的纵向干扰电压mV)。



测试电缆金属护套


 5屏蔽耦合损耗(CouplingLoss)(GY/T186-2002)

  GTEM小室馈入功率与被测件耦合功率的分贝差。与10.9.3耦合衰减(CouplingAttenuation)意义相同。

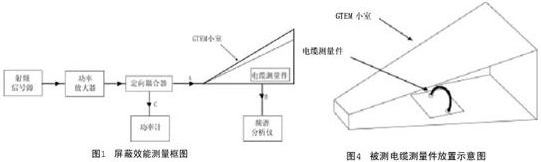

屏蔽耦合损耗



  6屏蔽效能(ShieldingEffectiveness)(GY/T186-2002)



分贝差

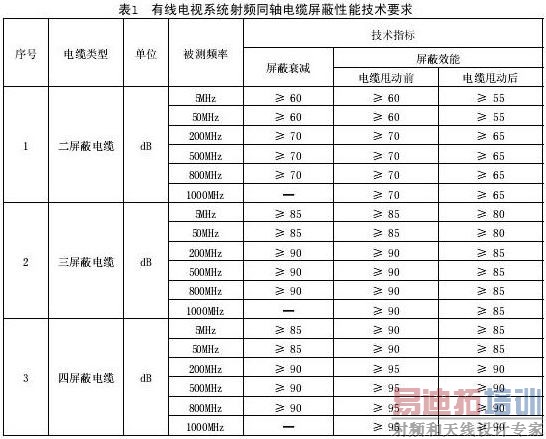

  采用GTEM小室测量无屏蔽电缆与屏蔽电缆的屏蔽耦合损耗的分贝差。
