电流互感器二次带电的原因及分析
录入：edatop.com 点击：
电流互感器(下称CT)在工作状态，其二次是决不允许开路的，否则将使二次回路出现高压和带电现象，轻则损坏电气设备，重则危及人身安全。因此一但二次出现带电现象，应立即停电检查。下面就CT二次带电的原因进行初步分析井浅淡一点应该注意的问题。
1 故障原因
(1) 因工作的疏忽或对CT使用原理不清楚，将二次断开运行或CT二次线未进行安装，至使二次回路处于开路状态而带电。
(2) 因CT的二次桩头(即K1、K2桩头)没有接好或处于松动状态，使二次回路出现带电现象。
(3) 因CT的二次回路中所连接的电气设备的桩头没有接好或处于松动状态(如电气仪表、保护继电器、电能表等)使二次回路出现带电现象。
(4) 二次导线因断开，使CT二次带电。断开原因大致是被小动物咬断或老化断裂、机械强力拉断等。
2 错接线原因
CT的二次错接线将引起二次带电。笔者曾遇到两例：

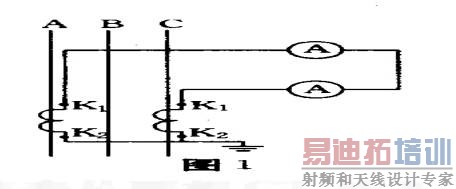

(1) 两电流表从两相CT的Kl串接，如图1所示。此接线中虽不见有二次开路情况，但CT二次连接从CT的A相流向CT的C相经过两个阻抗很大的CT二次线圈时，使CT二次趋于开路状态，因而使二次出现带电现象。且随负载增大，二次出现较高的电压。

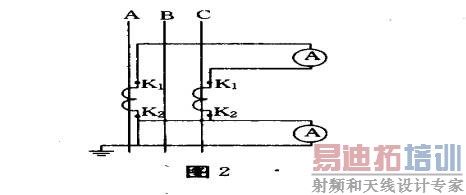

(2) 一电流表从两相CT的Kl串接，如图2所示。此错接线中T二次也未见开路情况；但其中出现的带电现象道理同上，并且其中一只电流表没有指示。
3 非正规接线原因

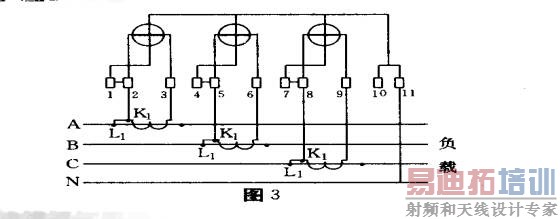

图3中的非正规接线是将电压从CT二次Kl桩头引入电能表的电压、电流线圈，使电能表的电流二次部分带电。这种非正规接线实质是将CT的I“l与Kl连接，电能表的电压桩头l、4、7分别与电流桩头2、5、8连接。此种接法省去A、B、C三根电压二次线，用CT二次连接线带电引进电能表，因此CT二次带380／220V电 压。虽然这种接法对计量影响不大，但它极不规范，很不安全，应当杜绝。
4绝缘损坏原因
(1) 因过载发热使绝缘损坏，一次电压窜入二次，使之带电。
(2) 因产品质量差、绝缘老化等原因，二次也可能带电。
(3) 某些CT长年处在潮湿地方，其绝缘常年受潮而降低受损，并使一次电压窜入二次，之带电。
5 电流互感器使用中应注意的安全问题
(1) CT在工作运行时，二次测不得开路。CT在正常工作时，因其二次阻抗很小，接近于短路状态，其铁芯的激磁电流趋于零，所以二次回路不带电压。但是二次开路时，或二次阻抗很大时，其激磁电流增大，CT铁芯由于磁通大幅度增加而发热，同时CT二次线圈感应出现高电压而危及人身安全和设备安全。所以CT二次在工作运行时是决不准开路的。在安装时，必须注意接线可靠，各连接桩头应紧密牢固。
(2) CT二次测有一端必须接地(一般是Kz接地)以防在CT一、二次线圈击穿时，一次测的电压窜人二次测。
(3) 运行中发现CT有不寻常振动的响声和发热现象，应停止运行，进行检查处理。
(4) 工作运行中的CT，其二次线不得随意断开和在二次线间工作，否则会造成开路危险。
