交流稳压电源动态指标的测试方法

录入:edatop.com    点击:

摘要:根据原电子工业部批准发布实施的SJ/T10542标准,介绍交流稳压电源几项主要动态指标及其测试方法。关键词:标准动态指标测试方法

Test of Dynamic Index about AC Regulated Power Supply

Abstract: According to standard SJ/T10542 promulgated and enforced by the former Ministry of Electric Industry,a few main dynamic indexes about AC regulated power supply and their test are introduced.

Keywords:Standard,Dynamic index,Test

中图法分类号:TM93文献标识码:A文章编号:02192713(2000)0945202



  1源电压阶跃时输出电压最大过冲幅值

(1)测试条件

除源电压以外的量应符合基准条件。改变量是源电压,被测量是输出电压最大过冲瞬时值。

(2)测试方法

按图1连接测试电路。

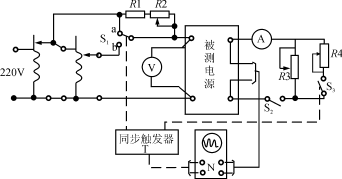

图1电源动态性能测试电路

S1为源电压阶跃控制开关,S1位置在a时,被测电源由一个较高的源电压供电,S1位置在b时,被测电源由一个较低的源电压供电,S1在a,b之间迅速转换时,就可以得到所需的源电压阶跃。

R1、R2的作用是保证被测电源供电不间断。阻值的选择应使供电电压在S1尚未向任何一侧接通瞬间接近于源电压阶跃时较低值。

N为数字存储示波器,用来测量和记录输出电压瞬时值,数字存储示波器应有足够的采样速率,以便准确地反映输出电压变化的瞬态过程。

T为同步触发器,使源电压阶跃的产生与测量同时开始。

按表1规定的数值设置源电压(调压器的位置),操作开关S1产生源电压阶跃,同时记录被测电源输出电压瞬态变化波形。

表1源电压阶跃响应测试的数据处理

源电压阶跃量 数据处理
U1N→105%U1N 取过冲绝对值最大者为最大过冲幅值,V。
105%U1N→U1N
U1N→95%U1N
95%U1N→U1N

(3)测试结果

最大过冲幅值应取输出电压过冲的瞬时值(见图2),并以电压值最大者为测试结果。

2源电压阶跃时输出电压瞬态总恢复时间

(1)测试条件

除源电压以外的量应符合基准条件。改变量是源电压,被测量是输出电压瞬态总恢复时间。


图2在阶跃量作用下输出电压的瞬态特性


图3启动冲击电流及开(关)机过冲测试电路

(2)测试方法

源电压阶跃时输出电压瞬态总恢复时间的测量是与输出电压最大过冲幅值同时进行的。

(3)测试结果

源电压阶跃时输出电压瞬态总恢复时间包括瞬态延迟时间和瞬态恢复时间(见图2),取测量值最大者为总恢复时间。

3负载阶跃时输出电压最大过冲幅值

(1)测试条件

  除负载以外的其余影响量应符合基准条件。改变量是输出电流,被测量是输出电压最大过冲(上冲或下冲)瞬时值。

(2)测试方法

按图1连接电路,图中:

R3、R4为可变电阻,用于调节负载阶跃的大小,调节R3,使其流过的电流分别等于30%IIN和80%IIN,调节R4使其流过的电流等于20%IIN。

S2为负载控制开关。

S3为负载阶跃20%IIN控制开关。

按表2的规定设置负载,操作开关S2、S3产生负载阶跃,同时记录被测电源输出电压瞬态变化波形。

表2负载阶跃响应测试

负载阶跃量 数据处理
30%I2N→50%I2N 取过冲绝对值最大者为最大过冲幅值,V。
50%I2N→30%I2N
80%I2N→I2N
I2N→80%I2N

(3)测试结果

最大过冲幅值应取输出电压的瞬时值,并以测量中数值最大者为测试结果。

4负载阶跃时输出电压瞬态总恢复时间

(1)测试条件

除负载以外的其余影响量应符合基准条件。改变量是输出电流,被测量是输出电压最大过冲(上冲或下冲)瞬时值。

(2)测试方法

按图1连接电路。负载阶跃瞬态总恢复时间的测量是与负载阶跃最大过冲幅值的测量同时进行的。

(3)测试结果

负载阶跃时瞬态总恢复时间包括瞬态延迟时间和瞬态恢复时间,取测量值最大者为总恢复时间。

5启动冲击电流

(1)测试条件

负载为额定值,改变的量为源电压(从断开至接通),被测量为输入电流瞬时值。

(2)测试方法

按图3连接电路。

在源输入电路中串接一无感电阻R和相角切换无关,用数字存储示波器测量和记录启动冲击电流在电阻R上的电压降并计算出启动冲击电流的最大瞬时值。

电阻R的选值应使启动冲击电流发生时源电压的降落小于源电压标称值的10%。

测量时,相角切换开关每间隔15°(电角度)测量1次。若无相角转换开关可用统计法来确定,随机切换开关20次。

如被测电源不允许加载启动,可在空载条件下试验,并在测试结果上注明“在空载条件下”。

6开(关)机过冲

(1)测试条件

负载为额定值,改变的量为源电压(从断开至接通或从接通至断开),被测量为输出电压的瞬时值。

(2)测试方法

按图3连接电路,将存储示波器接到被测电源的输出端。参照5(2)条的测试方法用相角切换开关或统计法(随机切换开关20次)分别进行开机和关机试验,并分别对输出电压的过冲量(瞬时值)进行测量。

(3)测试结果

取测量中开(关)机过冲瞬时值最大者为开(关)机过冲值。
