线性光电隔离电路的设计

录入:edatop.com    点击:

摘要:光电隔离是数据采集和控制系统抗干扰的一项重要措施,由于光电耦合器件的非线性,对模拟量的光电隔离会带来较大信号失真。为了提高光电隔离电路的线性度,采用负反馈方法把光耦器件的输出电流反馈输入端。进行光电隔离电路的静态特性试验。试验结果表明:当输入信号在0~5 V时,光电隔离电路的输出失真最大为27 mV,线性度为0.014%。
关键词:光电隔离;模拟信号;线性度;负反馈;静态特性

    在工业现场模拟信号的采集过程中,抗干扰是首先要解决的问题。如果不经隔离,各种电磁干扰信号就会和被测信号一起进入测量系统。干扰信号叠加在被测信号上,一方面降低了测量的准确度;另一方面,尖峰电磁脉冲将会给后级电路系统带来严重的破坏。所以,模拟信号必须和后级的采集电路在电气上完全隔离。光电耦合器件利用光电转换,使用光信号进行信号传输,抗干扰能力强,性能良好,被非常广泛的应用在数传和采集系统信号隔离中。但是光电耦合器件由于发光二级管和光敏三极管的伏安特性,非线性失真非常严重,一般仅仅应用在数字信号的隔离中,对于模拟信号,不能直接使用光电耦合器件来进行隔离。对于数字光耦,可以使用反馈改善其输入输出的线性度,从而使用数字光耦得到模拟光电隔离电路。在此使用数字光耦TLP521-2和集成运放LM2904设计了深度负反馈电路,大大提高了光耦的线性度。试验表明:使用用数字光耦,经过负反馈电路设计,可以实现高精度的信号隔离。

1 数字光耦TLP521-2
    TLP521-2是东芝公司的数字光耦器件,该芯片内部封装了两路独立的光耦,每一路光耦由一个发光二级管和一个光敏三极管组成。耦合原理:当给发光二级管加正向电压时,二极管导通发光,光线照射在光敏三极管的感光面上;如果同时给三极管的CE级加正向电压,则三极管的CE级产生集电极电流输出。TLP521-2内部结构和管较排列如图1所示。



    由于二极管和三极管的伏安特性,光敏三极管集电极电流Ic和发光二极管正向电压Vf不是线性的,曲线图如图2所示。


2 深度负反馈电路设计
    使用深度负反馈可以改善系统的线性度,根据这个原理,在此设计了模拟信号的光电隔离电路。在该电路中使用了1片LP521-2光耦和2片LM2904集成运放。LP521-2有两路光耦,其中一路用于信号转换,一路用于负反馈;运放2904-1A用于用于组成负反馈电路,运放2904-2A构成了电压跟随器,用于增加电路带负载能力。模拟信号光电隔离电路如图3所示。
    电路输出电压和输入电压是线性关系:LP521-2的两路光耦通道的发光二极管串联,通过2个二极管的电流If1=If2。因为两路光耦封装在1个器件中,光电特性基本一致,理想情况下可以认为两路光耦的集电极输出电流相等,即Ice1=Ice2。
    根据理想运放的性质,可以得到下面的公式:
    所以Vo=(R2/R1)Vi,输出电压和输入电压成正比,比例系数由R1和R2确定。

3 电路具有输出保护功能
    输出电压Vo=Vcc-Vce,其中,Vce为光敏三极管c,e极的压降,所以,当输入电压很大时,输出电压Vo的值也不会超过Vcc。这样就保护了后续电路,不受冲击电压的影响。增大Vcc可以增大隔离电路的量程。

4 电路静态特性

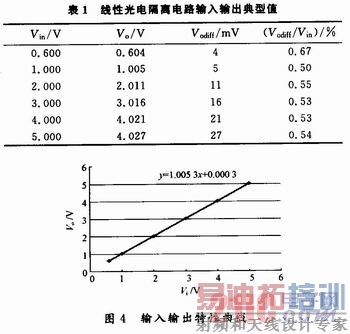

    使用可调稳压电源产生各种一系列不同电压加光电隔离电路输入端,并使用高精度数字万用表测量电路的输入/输出值,得到电路输入输出特性。表1列出了输入输出的典型值。(R1=R2=1 kΩ,Vcc=12 V)。根据试验数据得到电路的输入输出曲线,如图4所示。

    使用线性拟合,得到电路的理想特性曲线为:y=1.005 3x+0.003,线性度为0.014%。

5 结 语
    光电隔离是模拟信号采集的一项关键措施,在此设计了线性光电隔离电路,该电路能实现模拟信号的隔离。当输入电压在在0~5 V范围内时,输出误差最大为27 mV,线性度达到0.014%。
