电力变送器选型方法
录入：edatop.com 点击：
1、概述
电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量，经隔离变送成线性的直流模拟信号或数字信号装置。产品符合GB/T13850-1998、IEC-688标准。
2、国内主要品牌及型号
国内电力变送器生产厂家、型号品牌繁多，
主要常见的产品有：深圳亚特尔PROEXS32，PROU31/U32/U33、PROi31/i32/i33、PROF31、PROL31、PROP31/Q31、PROS32、PRODi31/Du31；丹东华通测控ET-700、ET-700 P1/Q1、ET-700 P3/Q3、ET-700 P4/Q4、ET-700 I1/V1、ET-700 I2/V2、ET-700 I3/V3；昆明阳光PM9871A、PM9873A、PM9873WH、PM9871C；上海二工BA800-A/I、BA800-A3/I3、BS800-A3/A4、BQ800-A3/A4、BH800-A、BF800-A；南自电力仪表S3(T)、S4(T)、N3、N4系列电量及非电量变送器0.2级、0.5级；上海安科瑞BD-AI电流变送器、BD-AV电压变送器，BD-3I3三相电流变送器、BD-3V3、BD-4V3三相电压变送器、BD-3E、BD-4E、BD-4EA电能脉冲变送器（综合电量变送器）、BD-F频率变送器、BD-3P、BD-4P有功变送器、BD-3Q、BD-4Q无功功率变送器、BD-3P/Q、BD-3P/Q/I组合电力变送器、BD-PF功率因数变送器；杭州祥正海盐涵普FP0W201、FPK201、FPW/K201、FPWA201、FPKA201、FPVX/FPAX、FPVR/FPAR、FPPF、FPPL、FPF、FPD-1、FPD-2、FPDH-1、FPDH-2、FPT-1、FPT-2、GPW201、GPK201、GPW/K201、GPWH201、GPKH201、GPWWH201、GPKKH201、GPWK201，GPV/GPA、GPVX/GPAX、GPPF、GPF、GPWKA201、GPWA201、GPKA201；斯菲尔JD194-BS4I、JD194-BS4I3T、JD194-BS4P、JD194-BS4U、JD194-BS3/4P、JD194-BS4P/4Q、JD194-BS4H；江阴东瑞JD204I、JD204I2、JD204I3、JD204U、JD204U2、JD204U3、JD204P、JD204Q、JD204F、JD204H；江阴科达KDY-1IB、KDY-1UB、KDY-1FB、KDY-1IB3、KDY-2IB、KDY-2UB、KDY-1HB、KDY-1QB、KDY-1PB、KDY-1UB3、KDY-1P/QB4、KDY-1EB4；广州汉光JA866-AI、JA866-DI、JA866-AU、JA866-DU、JA866-3I3、JA866-3U3、JA866-4U3、JA866-3P、JA866-3Q、JA866-3P/Q/I、JA866-4P4、JA866-4Q、JA866-PF、JA866-H；斯贝特SAA单相交流电流变送器、SAA3三相交流电流变送器、SDA直流变送器、SAV单相交流电流变送器、SAV3、SAV4三相交流电压变送器、SDV直流电压变送器、SAP有功功率变送器、SAQ无功功率变送器、SAPQ有功无功组合变送器、SWH、SQH有功无功电度变送器、SACOS功率因数变送器、SAF频率变送器等等。
3、主要技术指标
| 型号 技术 参数 | BD-DI BD-DV | BD-TR BD-TRA | BD-AI BD-AV | BD-3I3 BD-3V3 BD-4V3 | BD-3P BD-3Q BD-3P/Q/I | BD-4P BD-4Q BD-4P/Q/I | BD-3E BD-4E BD-4EA | BD-PF BD-F | ||
| 精度等级 | 0.5级，0.2级 | |||||||||
| 输入 | 信号 | DC 4~20mA, 0~20 mA DC 0~10V, 0~75mV DC 0~300V | PT100 | AC 0~1A、0~5A AC 0~120V、0~300V、0~500V | AC 1A、5A AC 100V、220V、380V | |||||
| 过载 | 电流：持续1.2倍，瞬时电流10倍/1秒；电压：持续1.2倍，瞬时电压2倍/1秒 | |||||||||
| 频率 | 45Hz~65Hz | |||||||||
| 输出 | 信号 | DC 4~20mA、0~20mA、0~5V、0~10V、 | ||||||||
| 负载 | 电流输出时&le600&Omega，电压输出时&ge1000&Omega | |||||||||
| 选配功能 | ／ | ／ | RS485通讯 | ／ | ／ | ／ | RS485 通讯 | ／ | ||
| 电源 | AC 85V~265V/DC 100V~350V | |||||||||
| 温度漂移系数 | 0.5级时&le200ppm/℃，0.2级时&le100ppm/℃ | |||||||||
| 响应时间 | <400ms | |||||||||
| 绝缘电阻 | &ge100M&Omega | |||||||||
| 工频耐压 | 辅助电源/输入/输出2kV/1min,50Hz | |||||||||
| 环境 | 温度 | 工作：-10℃~55℃ 储存：-25℃~70℃ | ||||||||
| 湿度 | &le93%RH，不结露，无腐蚀性气体场所 | |||||||||
| 海拔 | &le2500m | |||||||||
| 安装方式 | TS35mm导轨或螺钉固定 | |||||||||

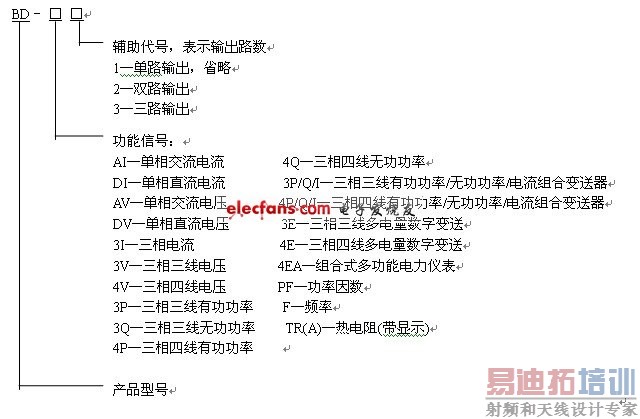

4、型号说明

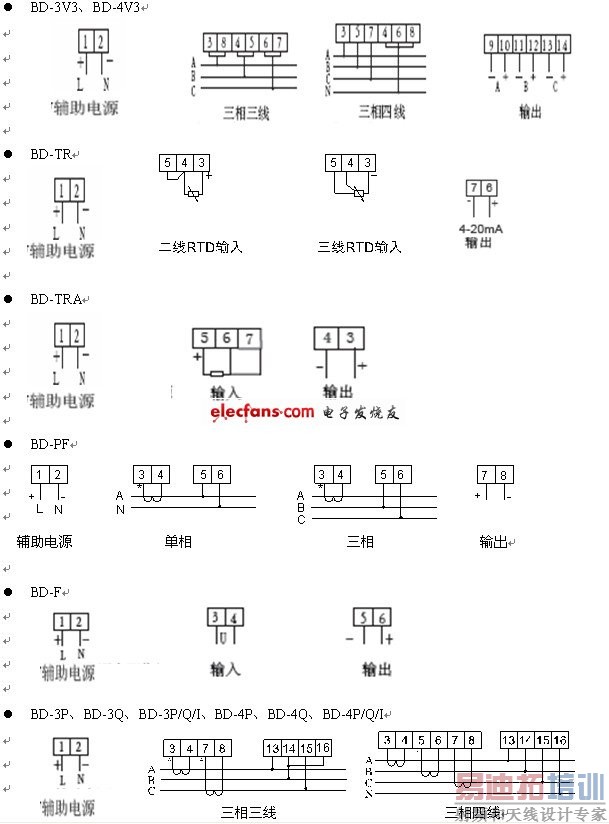

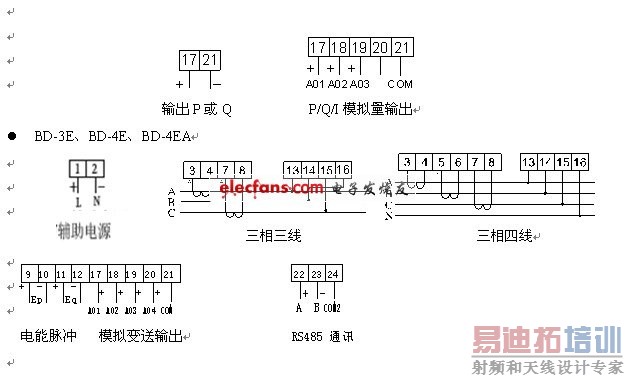

5、接线端子
附件：4路变送输出对应关系
| 变送输出 | 测量对象 | 对应关系 |
| A01 | P | 4-20mA对应0-866W |
| A02 | Q | 4-20mA对应0-866Var |
| A03 | Ia | 4-20mA对应0-5A |
| A04 | PF | 4-20mA对应0-1 |
6、外形尺寸

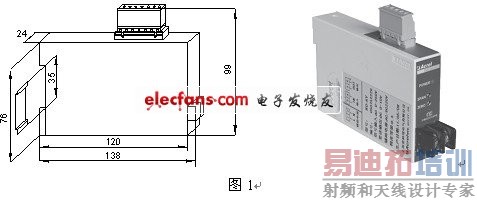

BD-AI、BD-AV、BD-DI、BD-DV、BD-TR外形尺寸如图1所示：

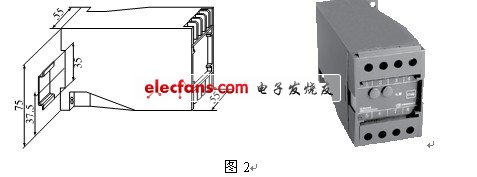

BD-PF、BD-F、BD-TRA外形尺寸如图2所示：

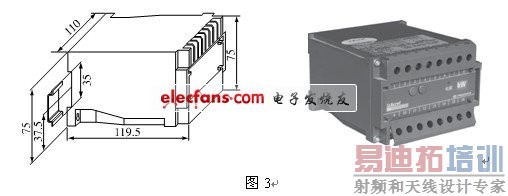

BD-3I3、BD-3V3、BD-4V3、BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E的外形尺寸如图3所示：

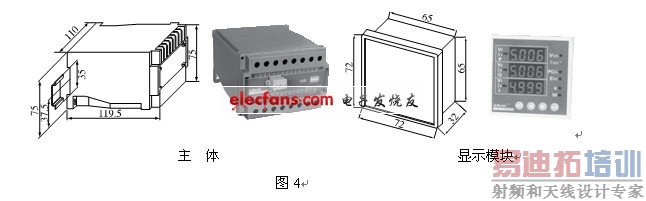

BD-4EA外形尺寸如图4所示：
注：BD-4EA组合式多功能电力仪表主要适合于GCK、GCS、MNS等低压抽屉柜的出线回路中，特别是电器元件排列较为紧凑的场合。产品由信号采集处理部分（即BD-4E）和显示器组成，BD-4E安装在内部导轨上，显示器安装在柜体面板上。功能与ACR220E一致。
