二阶动态电路的响应仿真
录入:edatop.com 点击:
一、不同工作状态的仿真
按给定的 R 、 L 、 C 参数分别绘制各种状态时的仿真电路图,使电路分别工作在无阻尼、欠阻尼、临界阻尼、过阻尼状态。电压信号源输出方波信号 (幅值 Amplitude=2V 、偏移 Offset=0 、频率 Frequency=2KHz 、占空比 Duty Cycle=50% ) 。打开仿真开关,在示波器上观察波形,如图 6-1 、图 6-2 、图 6-3 、图 6-4 所示。图 6-5 是电路在各种状态下的响应仿真波形。

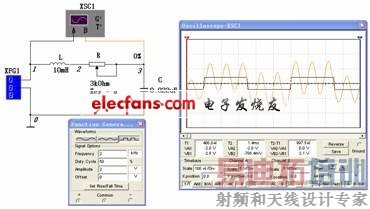

图 6-1 无阻尼状态的电容电压波形

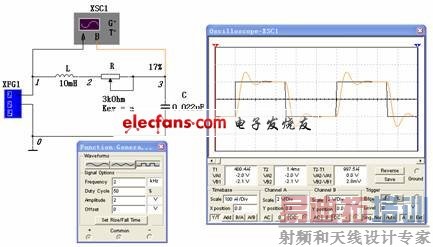

图 6-2 欠阻尼状态的电容电压波形
图 6-3 临界阻尼的电容电压波形

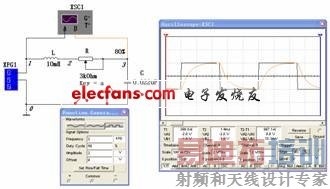

图 6-4 过阻尼的电容电压波形

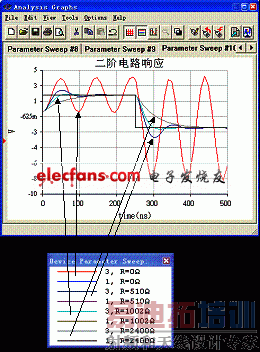

图 6-5 各种状态下交流扫描分析波形图
二、不同参数下衰减振荡波形的仿真

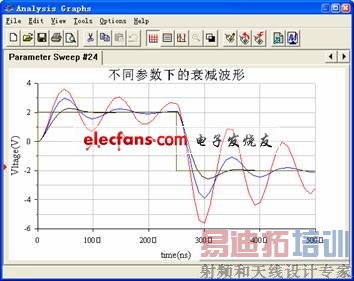

使电路处于欠阻尼状态,取 3 个不同阻值的电阻,仿真电容电压的波形,如图 6-5 所示 。
图 6-5 不同参数下衰减振荡波形的仿真
