简化桥式热敏温度测量电路
录入:edatop.com 点击:
电路的功能
热敏电阻是一种具有负温度系数的温感元件,因其检测灵敏度比其它传感器高,所以能使电子电路简化,但是热敏电阻与温度之间的变化关系不成线性,如精度要求较高,就不能采用这种电路。为了改善线性可在热敏电阻上并联姐值大致相同的电阻,这样尽管灵敏度会有所下降,但线性却可得到大幅度的改善。本电路是基本的桥式电路,把因温度变化引起的电桥不平衡变为电压输出进行测检。

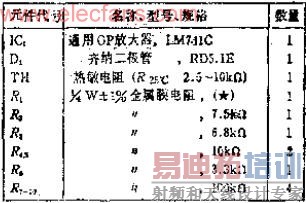

电路工作原理
四桥臂的电阻阻值相等,这是电桥电路选择参数最普通的方法,本电路各桥臂电阻取10K。
VR1是可变电阻,其作用是使输出电压在规定温度时等于0,当热敏电阻与各臂电阻相等时,调VR1使电桥平衡。
热敏电阻因温度升高而阻值下降,差动放大器输出就会上升,输出电压的大小取决于热敏电阻的常数B或加于桥路的电压。
