微分系数为零的峰值时间检测电路
录入：edatop.com 点击：
电路的功能
用峰值保持电路可以得到不断变化的模拟信号的最大值，但在很多情况下，往往需要得到达到峰值的时间。用比较器对输入信号和延迟的峰值波形加以比较则是检测办法之一。
电路工作原理

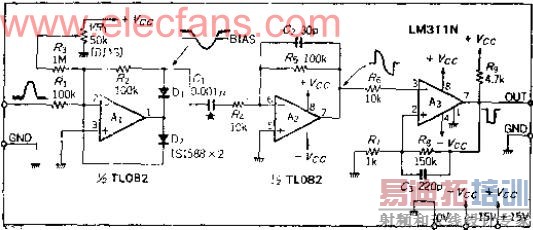

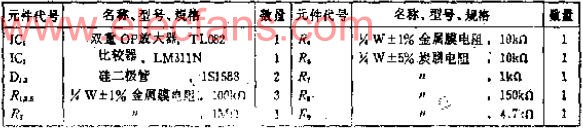

电路略为偏置，除去输入信号中的噪声，使电路避免误动作，OP放大器A1是理想的半波检波电路，它输出反相信号，将此信号加在微分电路A2上，进行微分，再求出过零的时间。
用比较器A3进行零交检测，其输出脉冲的上升边就是峰值时间。如果输入波形相同，则与其幅度无关，只进行微分系数的零点检测。微分电容器为0.001UF，输入信号的频率范围为100HZ~10KHZ左右，如果输入信号频率超出此范围，C1的容量应作相应改变。
