输3600PPM/°C的热敏电阻获得10MV/°C输出的温度测量电路
录入：edatop.com 点击：
电路的功能
本电路是在有OP放大器的电桥电路中连接热敏电阻获得与温度变化成正比的输出电压，温度测量范围：-50°C~+150°C。
电路工作原理

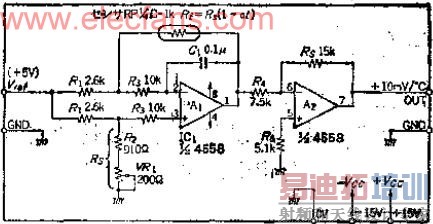

给电桥加上稳定的+5V基准电压后，热敏电阻上就会有恒定的电流流过，在桥路的另一臂上连接R1和VR1串联的电路，并假定它们为R8，当R1=R8时，电桥平衡。VR1用来没定零点，例如，可调节VR1，使环境温度为0°C时输出电压等于0。温度再升高，R1的阻值也会上升，产生负电压，因而在放大器A1的输出端可得到-5MV/°C的电压，再由A2放大-2倍，成为+10MV/°C。
假设A为3600PPM/°C，V为5V，按电路图参数可算出温度每变化1°C的平均输出电压VO，即
