由分立电路组成的宽带电平检波器
录入：edatop.com 点击：
电路的功能
任高频电路中，为对信号电压进行整流而采用的二极管，考虑其正向电压上升边的特性，难以构成线性良好的检波电路。本电路用晶体管构成宽带放大器，再把整流用的二极管电路放在负反馈环路中，从而组成带宽约10MHZ、线性良好的电平检波电路。
电路工作原理

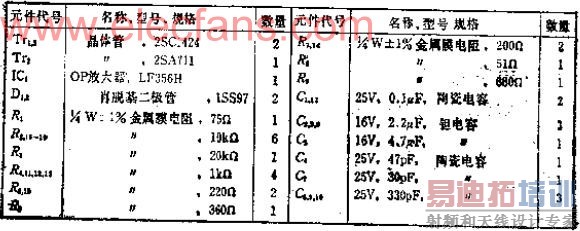

晶体管TT1~TT3是由FT的射频晶体管构成的3级直耦电路，虽然也可换成超宽带OP放大器，但前者价格要便宜得多。采用全波整流电路整流，由电阻R12、R13进行反馈。输出互为逆极性，用OP放大器A1可完成差动-单极转换。
