扩大示波器功能的4/8线扫描转换器

电路的功能

在逻辑电路中，有时需要同时观测多个信号，若使用逻辑显示器当然方便，但本电路采用了普通示波器，对4路或8路信号进行扫描，是一种显示逻辑电平的转换电路。为了使波形在CRT显示器上静止，需要同步信号，可用1~8路中的任一路信号实施同步。

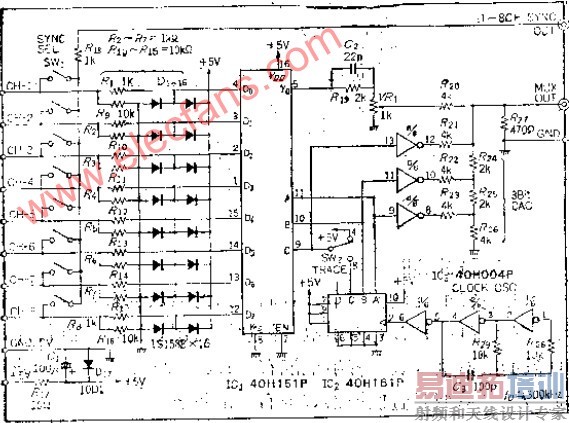

电路工作原理

输入端的开关SW1为同频选择开关。可接通任一路为示波器的同步输入，如接通CH-2作为CH-2作为同步信号。电阻R1~R5为二极管限流保护电阻，如阻值选得太大，因IC有输入电容，会产生时间迟延。R9~R16是当输入开路时，使输入端为“L”电平的拉下电阻。

IC1是8路数字数据选择器，从A、B、C输入选择通道的控制数据，可依次选择1~8路信号，并经YO输出。此外，用示波器要扫描4路或8路信号，所以在选择器输出端加R-2R式3位D-A转换器，使每路有平均0.1V的阶梯电压与YO输出信号叠加。

YO为5V时，显示屏偏转电压为50MA较合适，所以用R19和VR1对YO输出进行衰减。3位D-A转换器的开路电压最大为5*（7/8）=4.375V，因为有负载R27，所以电压要有所下降。

计数器用3位二进制，这里采用IC，40H161P的A~C输出来驱动数字数据选择器和作为D-A转换器的输入信号。

时钟振荡频率为300KHZ，如果高于此频率，因信道扫描移位，显示屏发亮，很难看清。振荡频率精度或稳定度允许有所波动，所以用了C-MOS多谐振荡电路。

电源为5V，2.5MA，用线夹连接，以便由被测量的印刷电路电源供给。

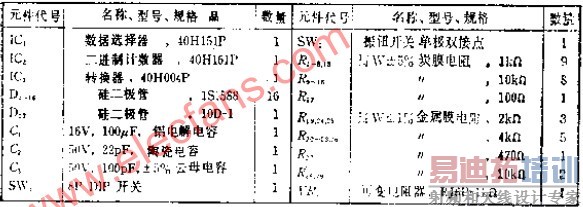

元件的选择

IC采用了东芝公司的高速C-MOS40H系列产品，也可选用74HC系列产品，但有可能需要高速加速电容器C2。

电阻R10~R27取决于电压精度，通常可采用±1%精度的金属膜电阻。

调整

首先让输入端开路，用示波器观测MUX输出信号。把示波器的电压灵敏度设定为0.1V/DIV，输入最大为0.7V的阶梯电压，如有7级，则属正常。如果不能准确移动7DIV，可调整R27。然后从CH-8输入适当的脉冲，用CH-8同步，扫描4路或8路信号，为了使CH-7、CH-8扫描不至告得太近，应调整VR1，使两者间有0.5DIV比较合适。
