小信号平方律检波器电路

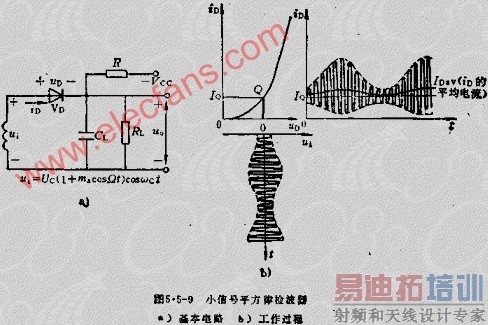

小信号(一般输入电压在0.2V以下)检波是利用二极管伏安特性曲线的弯曲部分。其基本电路如图5.5-9所示。电源-VCC通过R对二极管VD加入正偏压,使工作点Q置于特性曲线的弯曲部分。若忽略输出电压的反作用,则工作过程如图5.5-9B所示。设输入信号U1为单音余弦调幅信号即UI=UC(1+MACOSOT)*COSWCT时,二极管的电流ID变为非对称波形其中包含调制信号成分,经滤波,就会得到原调制信号。
当忽略输出电压UO的反作用,经分析,流过VD的电流ID为:
式中A1、A2为VD的伏安特性展开系数;IDAV为ID中的平均电流;ID1为ID中波分量WC的振幅。
依上式可得平方律检波器的各项指标为电压传输系数KD为:KD=A2RLUC
一般UC是很小的,故其KD也小即检波效率低。输入电阻为:R1D=UC/ID1=1/A1
1/A1实际为二极管工作点处特性曲线斜率的倒数,相应于二极管导电电阻RD所以R14=RD,数值较小。
非线性失真系数为:KF=1/4M
当MA=100%时,KF=25%,故其非线性失真较大。
由于此类检波器存在如上缺点,因此,在通信接收机中很少采用,而在测量仪表中应用较多。
