Proteus与ICCAVR调试方法

录入：edatop.com 点击：

今天给大家介绍一种即能像AVR Studio 一样进行代码级调试，又可以实时看到MCU 状态的软件，Proteus。

大家都知道ICC-AVR 不能进行代码调试，很多人都选择了AVRStudio，但是AVR Studio 不直观，特别是在做液晶显示代码调试的时候，不能即时的看到显示的情况，而仿真器又太贵，对大多初学者都不太现实。

步骤：

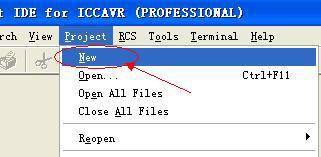

1、新建ICC-AVR 工程，存放到project 文件夹内。

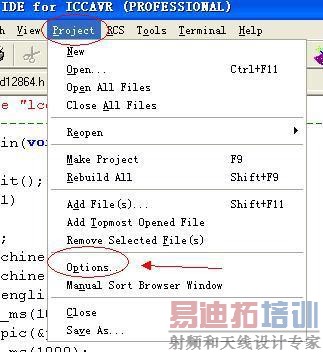

2、设计编译选项

3、编译生成调试文件

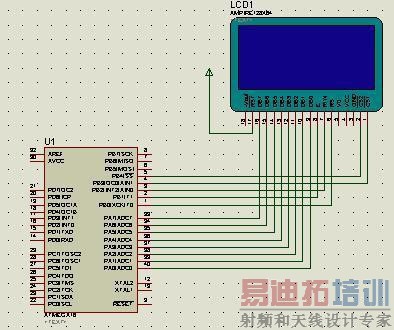

4、打开proteus 建立仿真电路图

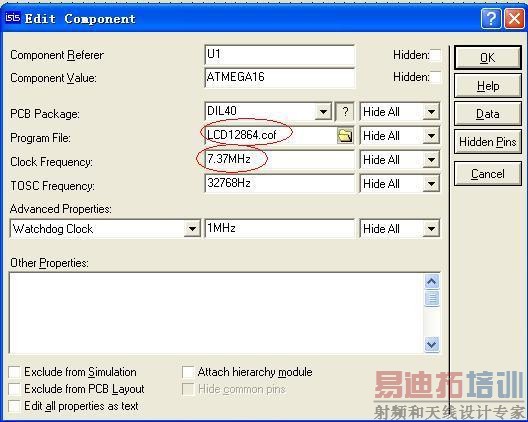

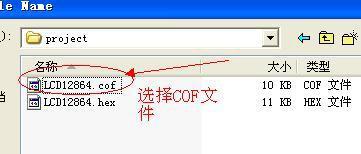

5、给atmega16L 单片机装载调试文件

6、将proteus 仿真文件保存到与ICC-AVR 工程文件相同的文件夹内，保存为相同的文件名。
7、再次打开保存的proteus 文件，开始调试。

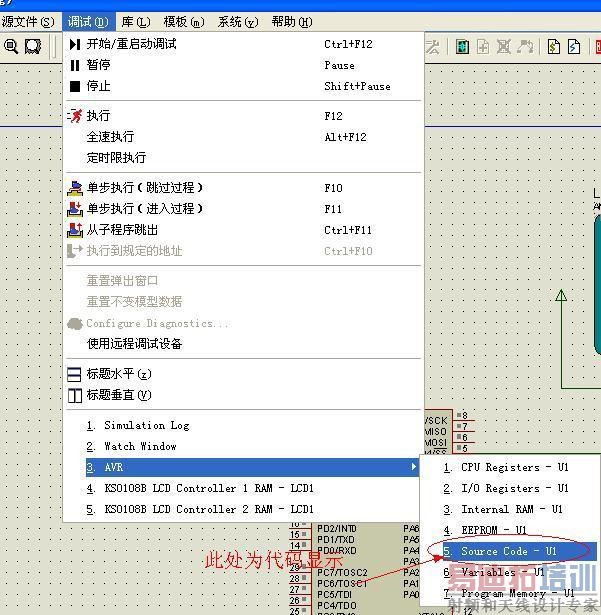

8、如果你在调试时没有显示代码框，打开下图的选项卡。

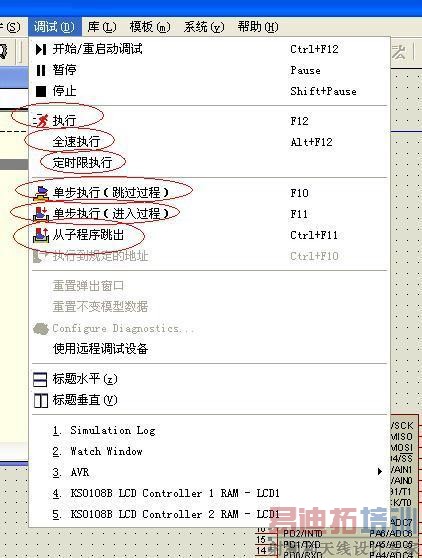

9、调试时你可以选择全速执行、单步调试等选项。

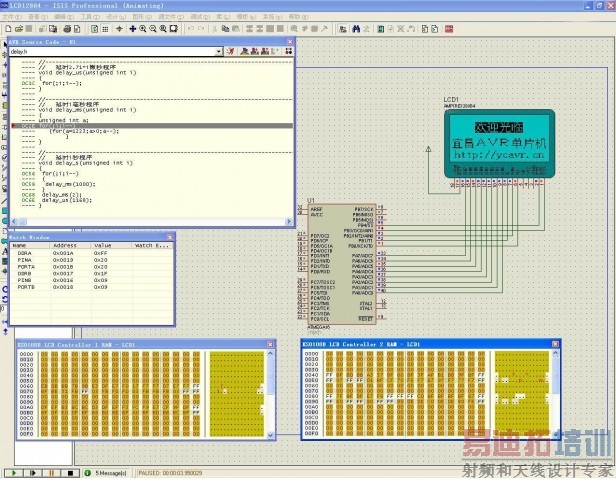

10、最后上一张调试的全图大家看一下。
点击查看原始图片
说到这里，大家应该明白怎么用proteus 进行ICC-AVR 的代码调试了吧。
