“瞬时极性法”辨别电动机首尾端
录入：edatop.com 点击：
本文介绍的方法只需一块指针式万用表和两节1号干电池，就能快速准确地辨别出
欢迎转载，本文来自电子发烧友网( http://www.elecfans.com/)

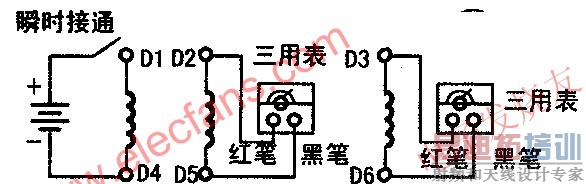

附图是“瞬时极性法”接线示意图。它是将两个绕组接成变压器的形式来进行辨别的。用上述方法找出一个绕组的首、尾端与万用表两表笔接好，此时将三用表拨至10V直流电压挡或拨至10mA直流电流挡。把两节1号干电池串联好，负极接一绕组的一端，正极瞬时接在绕组的另一端，同时观察万用表指针偏转情况：如果表针顺时针偏转，则与电池负极相接的线头是该相的始端，与电池正极相接的线头是该相的末端;而与万用表红表笔所接的线头为末端，黑表笔所接的端头为始端。
如未看清万用表的偏转方向，可重复以上操作。如果万用表偏转方向为逆时针，可将电池极性变换一下再试，最后再用同样方法测出第三个绕组的始端和末端。
此方法适用于已安装好且电机转予不易用手转动的电动机。
