从细出发，详解产品设计应如何满足61010标准的要求

CSA/UL/IEC 61010系列标准适用于实验室设备、测量仪器以及生产流程控制仪器。该CSA/UL61010标准基于IEC61010标准，由CSA、ISA和UL共同制定，被指定为美国和加拿大的国家标准。本文从生厂商的角度出发，意图帮助他们更好理解这个标准及相关要求，清楚产品设计制造过程中应注意的问题，使产品的测试认证流程更为顺畅，确保产品的及时上市。

61010系列标准概述
与其他很多针对家用产品的标准不同，61010系列标准一般为面向专业、工业流程和教育的电气设备，具体的说，可以分为如下三类：

 测试和测量设备：如信号发生器、光谱分析仪和万用表等；
 流程控制设备：如由输入的变量来控制的水泵控制器，流水线控制设备；
 实验室设备：如气体色谱仪，消毒柜和体外检测设备（IVD）

61010系列标准共有三个版本，分别为IEC 61010-1:2001, MOD, CAN/CSA-C22.2 No. 61010-1-04（第二版），以及UL 61010-1 （第二版）。IEC 61010-1:2001是最原始的标准，后两个为根据其演化而来。其中CAN/CSA-C22.2 No. 61010-1-04加入了针对加拿大市场特殊情况的修订内容，UL 61010-1加入了针对美国市场特殊情况的修订内容。

这几个版本的61010系列标准都可以分为三个部分，第一部分为适用于各种产品的通用要求；第二部分为针对特殊设备的个别要求，如61010-2-010 加热材料；第三部分为针对特殊设备的独立标准，如61010-031手持探针组件。

设备上的标识要求
标识是设备不可缺少的说明性部分，生产商需要确保标识从外部可见，并且不在可移走的部分。除了手持设备或者因为空间有限等原因，标识不应在底部（表一为常见的标识图解）。标识一共有两种类型，分别为一般标示和警告标示。

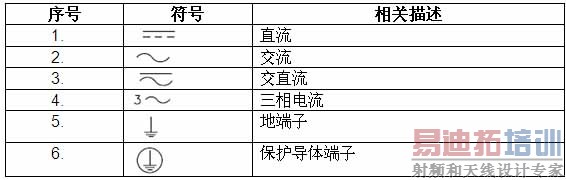

表一：常见标识及说明

一般性标示：
 识别性，一般为生产商的名字或者标志；
 电源额定输入；
 可替换保险丝：为操作者标示正确的替换信息；
 接线端和操作装置；
 开关和断路器；
 双重绝缘或者加强绝缘设备以及现场接线盒。

警告性标示：
要求正常使用时可见。标志高度需大于2.75mm，文字高度大于1.5mm，并且和背景颜色反差明显。如果标志颜色不能和背景形成反差，铸模、盖印或者雕刻的标志和文字高度需大于2.0mm，并且突起大于0.5mm。

标识内容应该在正常使用情况下保持清晰，并且黏贴的标签不能掉落或者边缘卷曲，并能经得住生产商指定清洗剂的清洗。一般的清洗方法为用一块超市的布头，蘸有生产商指定的清洗剂（在没有清洗剂的情况下可用异丙醇代替），然后手工摩擦标识30秒。

用户手册的要求
用户手册不仅需要包括使用目的、技术说明书、使用指南、负责技术支持的生产商和供应商的名字和地址等常规信息，还需要包括：

 设备额定值：供电电压（范围）、频率（范围）和功率或者额定电流；描述输入输出接口；环境条件等
 安装：组件、位置和固定要求；保护性接地的说明；电源的连接；通风要求等
 操作：说明不要把设备放置在不易断电的地方；所用的安全标志的解释；介绍减少可燃液体危害的程序等
 维护：为需要做预防性维护和检查的人员提供必要的指南；所有确保测试设备安全的测试；所有只能由生产商或中介提供的部件。

如果端子附近有测量类别的标示，则需要在用户手册定义各种测量类别。并且，测量类别I的设备，要警告不能用于测量类别II、III、IV，要有包括瞬态过压的额定值。此外，对于探测危险电压的设备，说明书应该告知确定设备正常工作的方法。

产品设计中需考虑避免的危险
用户的安全第一，并且，不安全的产品也很难通过相关的测试和认证。为了确保生产的产品一次便能通过认证，设计人员在产品设计时需要考虑避免如下几个方面的危险：

 触电危险：注意可触性、正常和异常情况、外部电路的连接以及绝缘强度等
 机械危险：注意可移动部件、把手、墙壁固定以及可能飞散的零部件等
 防冲击：注意外壳强度以及抗跌落等
 防火：注意减少火源、设计能量限制电路、防止接触可燃液体，以及过电流保护等
 极端温度和热量：注意表面、绕组和非金属外壳的温度等
 液体：注意清洁、溅出、溢出、液压和泄露
 辐射危害、音波和超音波压力：注意有意辐射如X光设备，无意辐射如CRT、激光、UV和声波等级等
 泄露气体、爆炸和内部爆炸：注意有毒气体、电池充电和CRT内部爆炸等
 元器件选择：选择符合规范的器件
 连锁装置：避免重复激活
 电流测量电路和万用表

总结
在了解了这些要求和注意点以后，生产商在产品设计过程中便可有针对性地留心相关要点，争取生产出的产品一次便可通过认证，避免产品重复修改造成的人力、物力和财力浪费。
