使用CompactRIO开发嵌入式高精度涡轮增压器性能检测系统

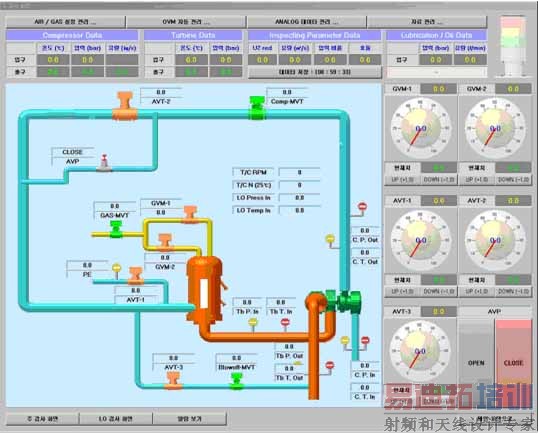

使用LabVIEW构建的用户界面
行业:
汽车
产品:
LabVIEW, FPGA模块, 实时模块, NI 9476, NI 9423, NI 9265, NI 9217, NI 9203, NI 9211, NI 9425
挑战:
在安装前快速准确地检测车辆船只引擎涡轮增压器的性能。
解决方案:
与之前的解决方案相比,使用NI CompactRIO开发嵌入式涡轮增压器检测系统,提供更高的精度、准确性和稳定性。
"使用基于CompactRIO的全新检测系统替换PLC系统,从而可以节省空间并且提供更高的精度、分辨率和更优秀异的性能。"
船只的引擎功能很大程度上依赖于引擎涡轮增压器的输出性能。因此,在安装船只引擎之前进行涡轮增压器高级性能检测是十分重要的质量控制步骤,因为它可以在制造过程早期发现问题,并加以解决。理想的涡轮增压器系统必须具有快速响应时间、高精度和准确的数据检测能力,这包括功能验证和分析功能。
我们用基于CompactRIO的嵌入式系统替换了现有的可编程逻辑控制器(PLC)检测系统,从而提高了控制的精度级别。与之前的PLC解决方案相比,新系统具有多个优势,包括精确的阀门控制和更精确的温度、压力和转速测量。由于CompactRIO具有更高的性能和稳定性,新系统能够精确快速地完成例如涡轮增压器预备性能检测和精确信息分析等功能,从而可以确保产品的稳定性。
在开发时间和资源分配方面,需要一个人进行硬件设计两个月,一个人进行软件开发三个月以及一个人进行调试和检测一个月。
基于CompactRIO的全新检测系统可以测量用于船只引擎驱动的涡轮增压器的性能,。天然气、空气和汽油的输入量需要根据安装的阀门进行调节。根据调节后的量,涡轮增压器、涡轮映射和压缩机映射的效率必须使用关于涡轮增压器的压力、温度和速度值进行测量。

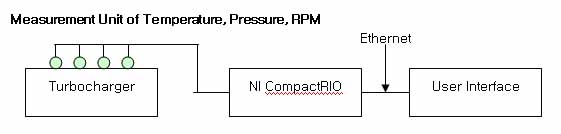

图1:系统组成方块图
检测系统需要每个测量单元具有高分辨率,因为它必须测量性能参数,而现有的PLC系统由于每个单元数据范围有限,因此无法达到所需的精度等级。CompactRIO的高分辨率提供了对于采集精确数据测量涡轮增压器性能而言十分重要的精度。
系统组成
系统由多个组件组成,完成涡轮增压器I/O部分的测量,包括温度、压力和转速测量单元,以太网通信,数据采集,单元自动控制,外部接口,CompactRIO以及用户接口。
系统由多个组件组成,完成涡轮增压器I/O部分的测量,包括温度、压力和转速测量单元,以太网通信,数据采集,单元自动控制,外部接口,CompactRIO以及用户接口。
我们在检测涡轮增压器性能时,可以通过用户界面修改温度和气压。CompactRIO测量的数据可以集成并显示在用户界面中,测试员也可以控制整个系统。
