基于Linux的中频磁场测量系统

　　1 引言

随着科技的发展，嵌入式操作系统在越来越多的领域发挥着重要的作用，目前已成为产品技术水平的标志之一。其中Linux因为其拥有开放性、多用户、多任务、良好的用户界面、丰富的网络功能、可靠的系统安全和良好的可移植等特性被广泛的应用到仪器测量设备中。

传 统的磁场测量设备(持斯拉计、高斯计)普遍存在精度低(典型测量精度为1.5%)、操作不便等缺点。本文提出一种基于嵌入式Linux的中频磁场测量系 统，它不但可以满足当前磁场测量数据采集的需要，还因为其嵌入了操作系统Linux，使具有可靠性好、升级方便的特点，既提高了磁场测量的准确性，又为仪 器的功能升级带来便利。可应用于实验室仪器，医疗仪器，姿态控制，安全检测等需磁场检测的领域。

2 磁场测量系统的硬件结构

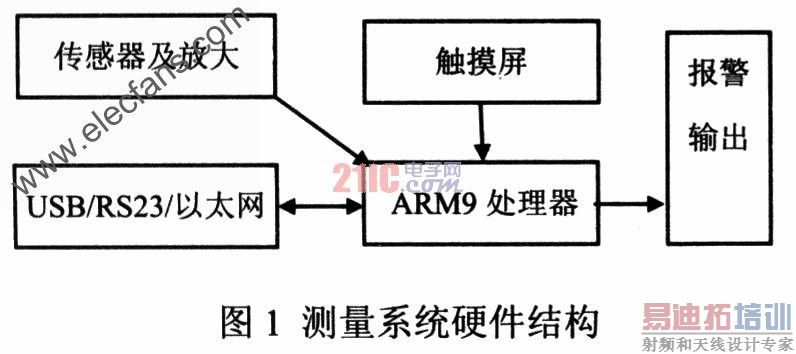

磁场测量系统在硬件结构上采用ARM9作为控制器，与信号放大、整流滤波、程控放大等硬件构成了整个磁场测量系统。而且，测量系统还搭配了USB、RS232、以太网通信接口，系统通讯能力强，可实现网络连网功能。其硬件结构如图1所示。

ARM9 嵌入式处理器采用三星公司的$3C2410。S3C2410是基于ARM920T内核的16/32位RISC嵌入式微处理器，主要面向手持设备以及高性价 比，低功耗的应用。它采用5级流水线和全性能的MMU，同时该芯片集成了大量的功能扩展单元，例如LCD控制器、I2C总线、触摸屏接口、USB接口等。 强大的芯片功能简化了系统设计，不但缩小了系统体积，而且提高了系统的可靠性。

USB、RS232和以太网接口可为系统提供不同的通信方式，适合不同测量环境和条件，以太网接口还可实现系统联网功能。

在磁场测量系统中，可使用触摸屏简便地对系统进行控制，实现不同显示方式切换、参数设置和测量数据保存等功能。

磁场测量电压信号部分，由磁场传感器得到微弱的电压信号，经放大整流等措施后输入控制系统。

报警输出可实现用户自设定报警的上下限值，方便用户测量现场的监控。

3 磁场测量系统前端信号处理模块

磁场测量系统前端传感器采用的测量方法为电磁感应法。电磁感应法是将测量线圈置入交变磁场中，根据法拉第电磁感应定律在线圈的引线间会产生感应电动势，并且感应电动势的大小与穿过线圈的磁通量的大小成正比。感应电动势e为：


公式感应电动势e为

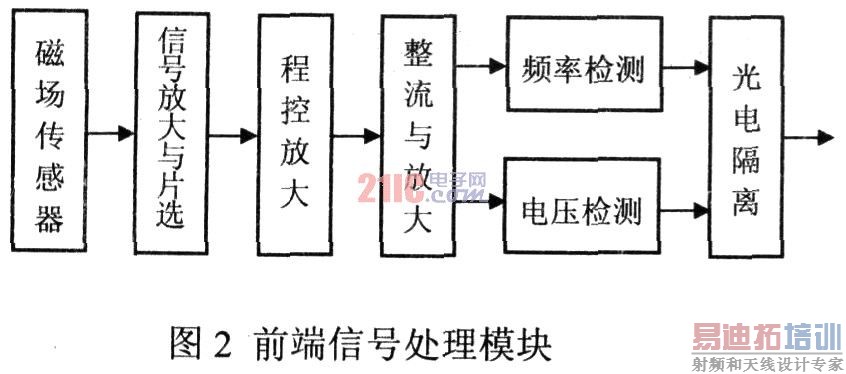

测量系统前端信号处理模块的结构如图2所示。

测量系统前端信号处理模块的结构

(1)为了实现多路磁场传感器的信号输入，设计中采用片选芯片74HCl5进行通道的选择。通过对74HCl53控制端S0，Sl输入不同的数据组合(00，1O，0l，11)，输出端lY和2Y就可实现不同输入通道的选择。

(2)在整个系统的电路设计中，前置放大电路的主要作用是将传感器输出的、和磁场强度成正比的微弱电压信号放大。根据其要求，设计的前置放大电路采用了差动放大的方式，电路如图3所示。它具有高共模抑制比、输入阻抗高、输出阻抗低、失调小、温漂小、线性好等优点。
