SPARQ系列述评之七 ——爱上SPARQ的八大理由（下）

录入：edatop.com 点击：

爱上SPARQ有八大理由：

1，40GHz,4端口

2，一键操作，内置OSLT校准

3，价格只有传统VNA的一小部分

4，能直接用于仿真的S参数

5，实时进行时域观察,仿真和分析

6，支持TDR/TDT模式

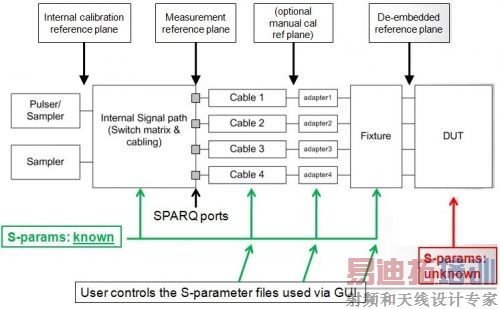

7，去嵌入能力

8，小巧轻便，坚固耐用

4，能直接用于仿真的S参数

前面我们曾谈到,SPARQ区别于VNA的重要差别是,SPARQ测量出来的S参数可以直接用于EDA仿真软件。可直接用于仿真软件的S参数需要具备以下特点：

（1），遵循三大S参数特性原则:无源性（Passivity），互易性（Reciprocity），因果性（Causality）。VNA产生的S参数由于不遵循这三个特性的原则,需要另外的软件来做这三个原则的检查验证之后才能用于仿真。SPARQ的设置界面中可以使能或禁止三个特性的验证功能，如图五所示。

图五 S参数三大原则验证设置界面

（2），有DC点。 VNA产生的S参数不带有DC点,需要另外的方法测量出DC时的S参数值。SPARQ测量的S参数带有DC点。

（3），工程师处理差分信号需要混合模式S参数。但VNA不能提供混合模式的测量结果，需要软件的支持(例如：PLTS)。SPARQ则有标准的混合模式S参数测试功能，可在菜单中进行轻松的设置，如图六所示。

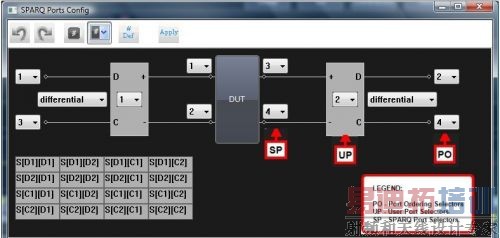

图六混合模式S参数设置设置

（4），S参数以touchstone文件格式保存。这VNA和SPARQ测量的S参数都具备这个特点。

5，实时进行时域观察,仿真和分析

SPARQ可以非常方便地利用测试出来的S参数仿真在时域上的阶跃响应，脉冲响应结果，Z参数结果等。图七表示为SDD11的阶跃响应。图八表示为SDD11的脉冲响应。

图七 SDD11 S参数及阶跃响应

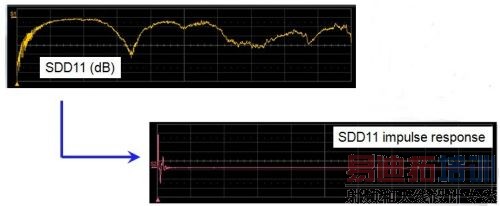

图八 SDD11 S参数及脉冲响应

6，支持TDR/TDT模式

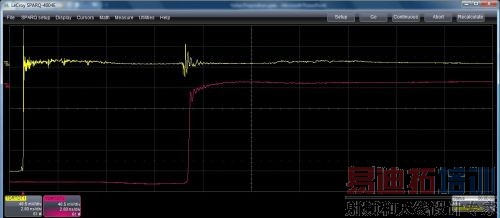

SPARQ带有TDR模块（脉冲产生器）和TDT模块（采样器）。TDR模块可以产生6ps的快沿信号。在图九的设置界面中，用户可以直接控制SPARQ从指定的端口发送和采样该快沿信号。 TDR/TDT1表示为端口1（可以设置为其它端口）的入射和反射波形。TDR/TDT2是表示为端口2（可以设置为其它端口）采集到的6ps快沿经过被测物传输后的时域波形，该波形也可以是相邻信道串扰的波形。该模式下可快速定位微小的、间歇性的、孤立的问题，可确认是否连接良好。
