嵌入式脉象采集仪电路设计

摘要：该脉象采集仪采用IP核技术、SoPC技术，将脉象采集的大部分功能都集成在一片FPGA内部，并自主进行了脉象采集控制的FPGA 设计。该设计采用在SoPC系统外做控制电路部分，三路脉搏信号共用一个ADC，只需要很少的外部器件就能实现。与早期采用工控机、PC机，或者现在多采用的ARM设计方法相比，该脉象采集仪具有成本低，功耗低，体积小，便于扩展，稳定性高和系统维护方便等优点。
关键词：脉象采集；FPGA；IP核；嵌入式系统

    脉诊作为中医最重要的一种诊断方式，具有模糊性、不确定性的特点，是近年来中医现代化研究中的热点。随着电子、计算机技术的快速进步，将嵌入式技术、 FPGA技术、IP核技术结合在一起，融合电子技术、信号处理方法等学科知识，在中医基本理论的指导下，设计脉象诊断设备，构建一个灵活高效，可扩展性强，可靠性高，功耗低，可便携的脉象采集仪具有重要的现实意义和良好的市场前景。

1 仪器总体设计

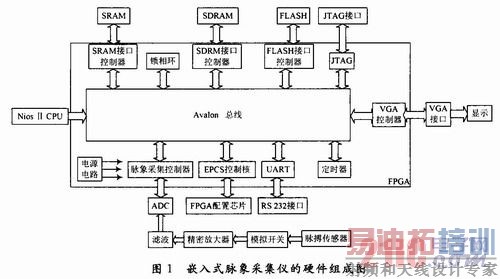

    嵌入式脉象采集仪的前期设计目标是脉搏信号的采集、存储、显示、简单处理、通信等，后期要对所采集到的信号处理，得到脉象特征，对病人做出诊断。在 FPGA的选型时，不但要考虑当前功能是否够用，价格适中，而且要考虑产品的升级换代，所以设计的系统选择Alt-era公司Cyclone II系列EP2C35F484C8作为核心芯片。以FPGA芯片为核心的嵌入式脉象采集仪的结构组成如图1所示。从图1中可以看出，硬件主要由电源、显示、存储器、脉象采集、FPGA、通信等6个模块组成。



2 主要外围电路设计
    由于在FPGA内部采用VGA控制器IP核，选择模拟仪器公司的10位高速视频DAC芯片。
    SRAM采用IDT公司的IDT71V416器件，利用2片IDT71V416器件构成32位存储器，以与NiosⅡ的32位CPU的总线匹配。对 SRAM的控制，选用Altera公司提供SRAM控制器核，其控制信号由SoPC自动生成。SDRAM为系统中的数据及堆栈提供暂存空间。系统启动后，程序代码调入SDRAM中运行，以提高系统的运行速度。系统中采用HYNIX公司的64 MB SDRAM，型号为HY57V561620HT。它提供LVTTL接口，分为4个BANK，每个BANK容量为4 M×16 b。由BA0，BA1的状态决定选定那个BANK。FLASH存储器的设计采用AMD公司的AM29LV128M器件。可以自由选择数据的位数为16 b或者8 b，但是最高位是模式位，采用IP核完成设计，具有比较优越的性能。
2．1 通信模块的设计
    采用非常普遍的串行口通信。RS 232串行总线具有结构简易，成本低廉，硬软件支持丰富，安装方便等特点。虽然RS 232的速度稍微慢了点，但是对于频率小于100 Hz信号的采集还是足能满足的。采用MAXIM公司的max3232作为串口转换芯片，其供电电压为3～5V，速度可以达到1 Mb／s，具有良好的性能。
2．2 脉象采集模块的设计
    脉象采集模块包括传感器、仪器放大器、采样保持器、A／D转换器等，是脉象采集仪的关键部分。
    脉象采集仪的传感器决定着采集的质量，设计采用硬面压力传感器，型号为华科公司的HK2000G脉搏传感器。利用这种传感器合理设计系统，采集到的脉搏信号能较好地达到要求标准。
    选用ADI公司的仪器放大器AD620来放大采集到的脉搏信号。AD620非常适合于压力感测方面的应用。设计系统需要采集三路脉象信号，为了节省脉象信号模拟数字转换和滤波的成本，在信号的前端，设计模拟多路开关，进行多路复用功能。脉象信号较微弱时，为了较少地引入噪声，采用AD7501模拟开关。
    A／D转换器选用内带采样保持器、高精度基准电源、内部时钟和三态缓冲的数据输出AD678。它是12位分别率，5μs转换时间的ADC。具有外部结构简单，使用方便，精度高的特点。

3 FPGA模块的关键电路设计
3．1 脉象采样控制器的设计
    为了使设计简单化，对于脉象采集控制的FPGA设计，采用在SoPC系统外做控制电路部分，然后通过SoPC的PIO与SoPC连接。由脉象信号采样的组成可知，脉象采集与FPGA相连的只有数据线接口和控制线，3路脉搏信号和3路信号共用一个ADC。

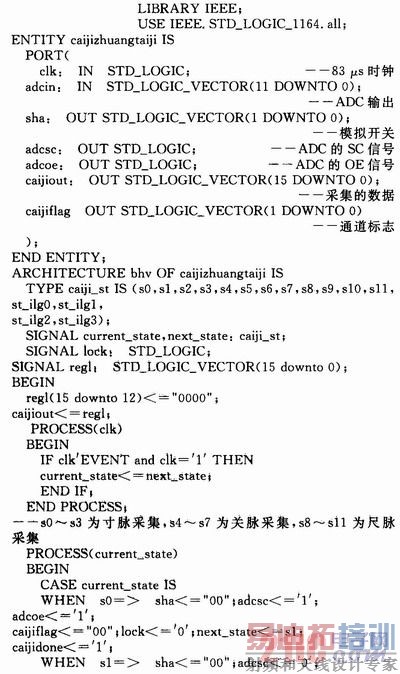

    由于脉搏信号的频率较低，大多在100 Hz以下，所以每一通道的脉搏信号采样频率设定为1 kHz左右就能满足采样的需要，也就是1 ms的时间间隔要对3个通道循环1遍。每一通道都经过数据采集初始化、启动采集、数据输出、锁存等4步，计算每一步时间约为83μs。也就是说，如果每一步都能在83μs内完成，就可以利用1个周期为83μs的外部时钟控制状态的翻转。AD678的转换时间是5μs，而NIOSⅡ的操作时间在ns级，所以 83μs内完全能够完成每一步的操作需要。采集控制部分分为2部分实现，一部分实现83μs的时序，另一部分是采集的状态机设计。83μs的实现采用外部时钟分频的方法，采集状态机的转换受83μs时序部分的输出控制。状态机的设计中，寸、关、尺三部分需要循环一遍，每一部又包括采样的初始化、启动转换、转换结束、存数据等5步操作。具体源程序如下：

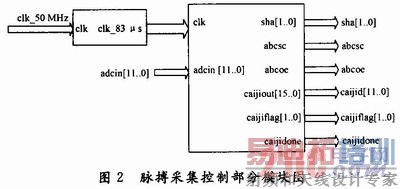

    完整编译综合采集部分后由两部分组成，如图2所示。


3．2 基于NiosⅡ的SoPC硬件设计
    利用Altera公司的QuartusⅡ软件和SoPCBuilder开发工具，可以方便地定制一个从硬件到软件的完整系统。FPGA内部需要设计以下模块：NiosⅡ、SRAM控制器、SDRAM控制器、EPCS控制器、FLASH控制器、定时器、VGA控制器、RS 232控制器、脉象采集控制器等。除脉象采集控制器没有现成的IP核可用，需开发控制时序外，其他控制器采用Altera公司提供的IP核。

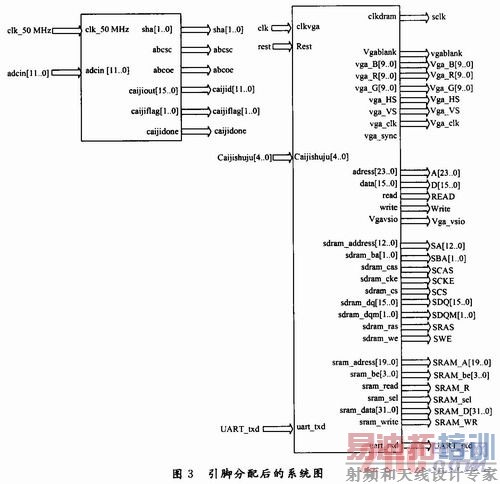

    SoPC系统生成完成后，在QuartusⅡ下建立原理图窗口，调用设计好的NiosⅡ系统与自己设计的脉象采集系统的控制连接，设计完成后，锁定引脚，进行完整编译。完成后的电路如图3所示。


    编译后配置到系统中的FPGA去，后面的工作就是嵌入式操作系统的移植和嵌入式应用程序的开发，这时会利用到该硬件平台。

4 结语
    设计出嵌入式脉象采集仪的总体方案，并完成了基于FPGA的脉象采集仪硬件电路设计。根据脉象采集的特点，设计脉象采集部分电路，利用IP核构建了脉象采集的SoPC系统。设计的脉象采集仪具有成本低，功耗低，体积小，便于扩展，使用方便，稳定性高，可靠性高，系统维护方便等特点。
