一种基于模板元编程的量纲检测方法

0 引 言
    量纲误用在科学计算程序中是一种常见的错误，然而程序设计语言的标准类型系统却对此无能为力。物理方程中的量纲错误可以手工分析出来，然而求解物理方程的计算机程序中的量纲错误却难以被发现，因为计算程序往往很复杂。例如，一些研究者认为火星气候探测卫星的丢失，是因为程序中把一个英制单位的变量传递给了使用公制单位的模块。因而，量纲的正确性对计算结果的正确性非常重要。
    近年来，研究者们提出了一些量纲检测方法，典型的如Osprey量纲检测方法。Osprey方法包含5个主要步骤：
    (1)对待检测源程序进行单位标注，使得检测器能够知道每个变量的单位；
    (2)C语言解析和语法检查；
    (3)生成包含单位信息的抽象语法树；
    (4)生成约束CY程)；
    (5)方程的化简及高斯消去求解(GE)。
    可以看出，Osprey方法步骤较多，每步都需要语言外的其他工具，并需要对其进行修改、扩充，而且最后的高斯消去(GE)计算量非常大，是Osprey方法的性能瓶颈。使用Osprey方法还有一个问题，就是需要同时维护2份源代码：一份正常代码用于编译测试；另一份包含量纲信息的检测代码，修改正常代码后必须及时对检测代码进行更新，维护起来也比较繁琐。此外，由于C++语言的解析非常困难，Osprey方法目前没有实现对C++程序的量纲检测。
    针对这些问题，提出一种基于模板元编程的量纲检测方法TADA(TMP-bAsed Dimensional AnalysisMethod)，其基本思路是利用程序设计语言自身的模板元编程(Template Meta Programming，TMP)功能，让编译器在编译时对程序中的量纲进行准确性检测，从而可以避免Osprey方法的计算量大等诸多问题。TADA方法具有下列优点：
    (1)TADA方法可使得应用开发人员不需要维护2份代码，因为使用TADA方法的检测程序也完全是一个合法的可编译的程序。
    (2)TADA方法的量纲检测完全在编译期间进行，对程序不会引入任何运行时开销。
    (3)TADA方法无需进行方程组求解工作，可以适用于任何规模的程序。与Osprey等方法类似，TADA方法也需要手工对程序添加量纲信息，其标注的工作量与Osprey等方法相当。但TADA方法中编译器在进行检测的时候无需进行Osprey方法中的方程组求解工作，因而不再有Osprey方法的计算瓶颈。
    (4)TADA方法采用模块化设计，使得单位的表示与匹配检测之间实现了松耦合，支持用户可以以一致的方式增加新的单位。

1 模板元编程(TMP)技术
    在C++程序设计语言中，模板元编程是实现代码重用的一种重要机制。下面首先对模板元编程技术进行介绍，然后给出TADA方法中需要使用的几个基本的模板元程序。
1．1 模板元编程简介
    模板可以将类型定义为参数，以提高代码的可重用性。模板包括类模板和函数模板等。函数模板与模板函数的区别可以类比于类与对象的区别：函数模板是模板的定义；而模板函数是函数模板的实例，具有程序代码，占用内存空间。当编译系统发现了函数模板一个对应的函数调用后，根据实参的类型来确认是否匹配函数模板中对应的形参，然后生成一个重载函数，称该重载函数为模板函数。类似地，在声明了一个类模板后，也可以创建类模板的实例一模板类。
    类模板的一般形式如下：
    template
    class类名{
    ／／类定义…

    }；
    C++模板系统能够通过模板的特化、偏特化实现逻辑判断，并能通过模板递归实现循环，构成了一个图灵完全的二级语言。使用这种二级语言进行编程叫作C++模板元编程(Template Meta Programming，TMP)。模板元编程的驱动力是模板的递归实例化。
下面给出C++模板元编程的一个示例。

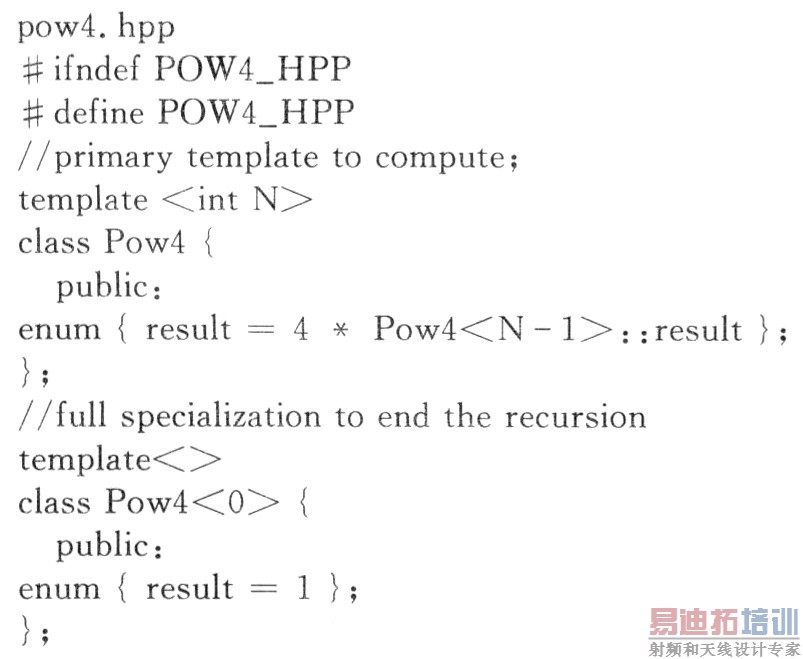

    首先定义一个类模板，通过该类模板可实现在编译期间计算4的任意次方。如下所示：



    通过下面的程序来使用该模板。


    程序Test．cpp执行完后，会正确输出4的7次方的值，该数值是C++编译器在编译模板元程序时递归计算得到。由于模板元程序完全在编译期间执行，相当于对编译器功能进行扩充，因而利用这种程序进行量纲检测具有良好的可行性。
1．2 基本模板元程序
    下面给出TADA方法中需要使用的几个基本的模板元程序。

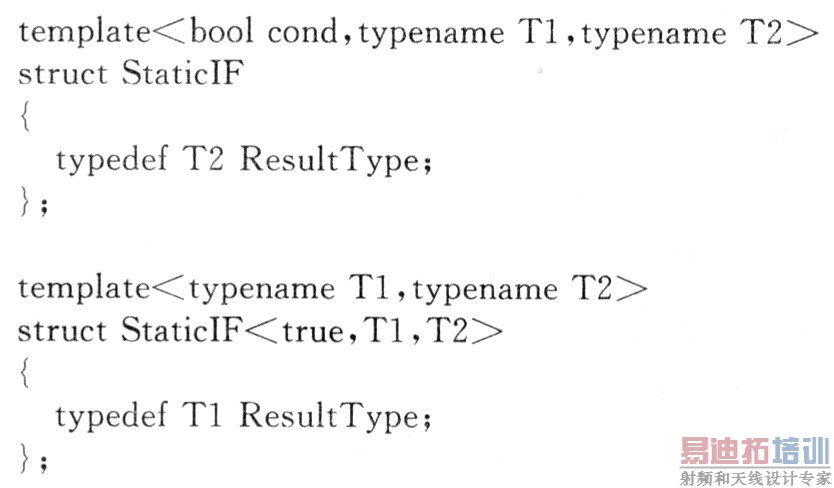

    (1)静态判断


    语法：StaticlF<cond，T1，T2>：：ResultType
    语义：当cond为真时，ResuhType为T1，否则ResuhType为T2。

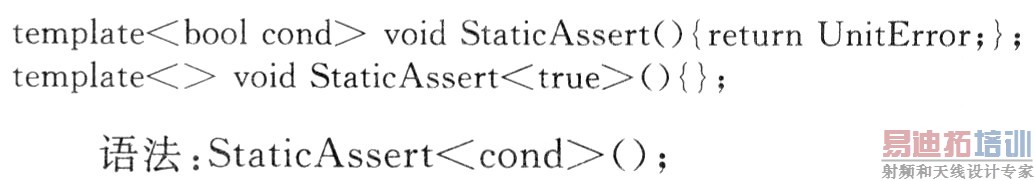

    (2)静态断言

    语义：当cond为真时什么也不做，否则产生一个编译期错误(UnitError没有定义，或void函数不应该有返回值)。
    (3)静态绝对值

    语义：递归的使用辗转相除法在编译期间求出a与b的最大公约数，其中a与b为int类型。

2 TADA量纲检测方法
    TADA量纲检测方法需要涉及到单位和量纲的表示、计算、标注以及数学运算函数的量纲包装等各个组成步骤，下面将依次对其进行介绍。
2．1 单位和量纲的表示
    在Osprey方法中，量纲是用一个长度为7的向量表示的，每个分量对应一个SI标准量纲。TADA方法中也采用了这种方式。为了简化阐述，本文只讨论长度、重量、时间这三种量纲，其SI单位分别为米、千克和秒(TADA方法可直接推广到其他各种量纲)。由于TMP程序的特殊性，它并没有数组或向量的支持，也不能使用浮点数据(使用浮点数表示量纲也会带来不精确性)，量纲在TMP程序中的表示形式有所不同：用u11，u12，u21，u22，u31，u32之类的整型量分别表示，并辅以ratio表示同量纲、不同单位之间的比值，如分钟和秒的比值为60。

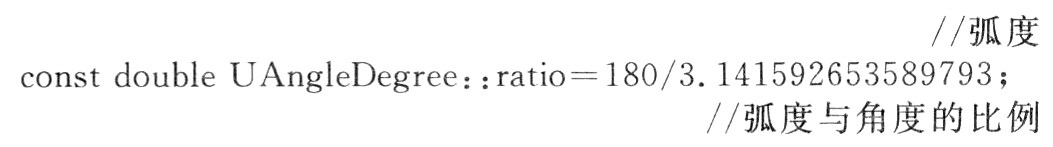

    TADA方法可静态地建立如下常用单位：

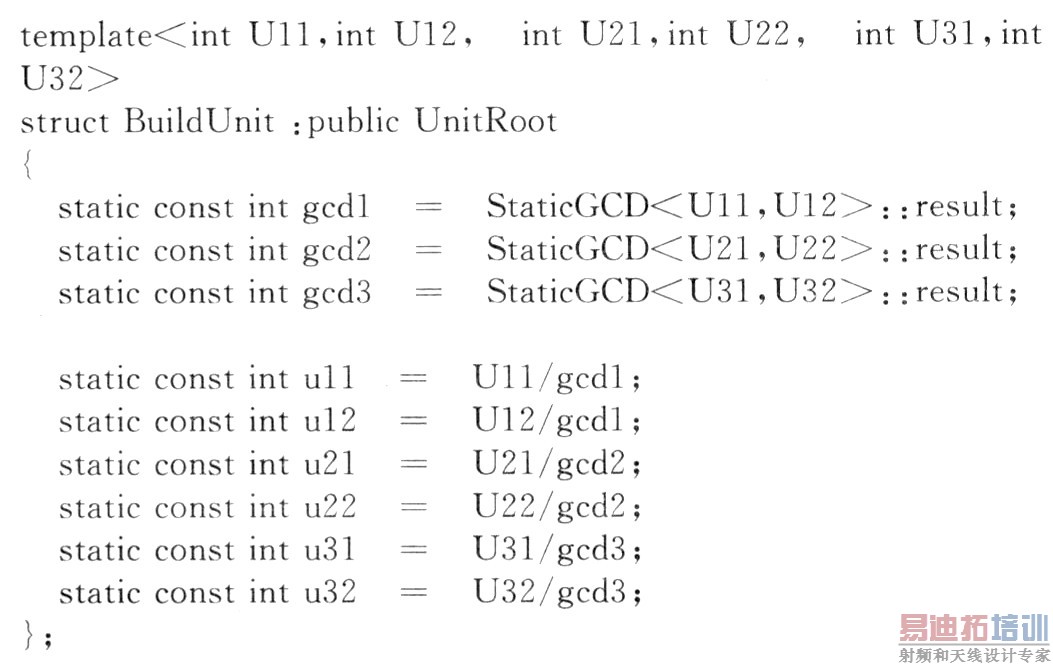

    模板元程序在计算公式的时候需要推导出新的量纲，例如在计算的时候，编译器应该能根据等号右边的公式计算出它的量纲，并与e的量纲进行比较判别。TADA方法的量纲是用分数形式表示的，在每次量纲计算之后都需要进行分数的约分处理，才能进行相等性判断，因而TADA方法可用如下的方式处理新生成单位，如下所示。

2．2 单位和量纲的计算
    由于量纲都是用分数表示的，因而其计算会稍有麻烦。下面定义TADA方法中量纲分数的加、减、乘、除和等价测试运算。

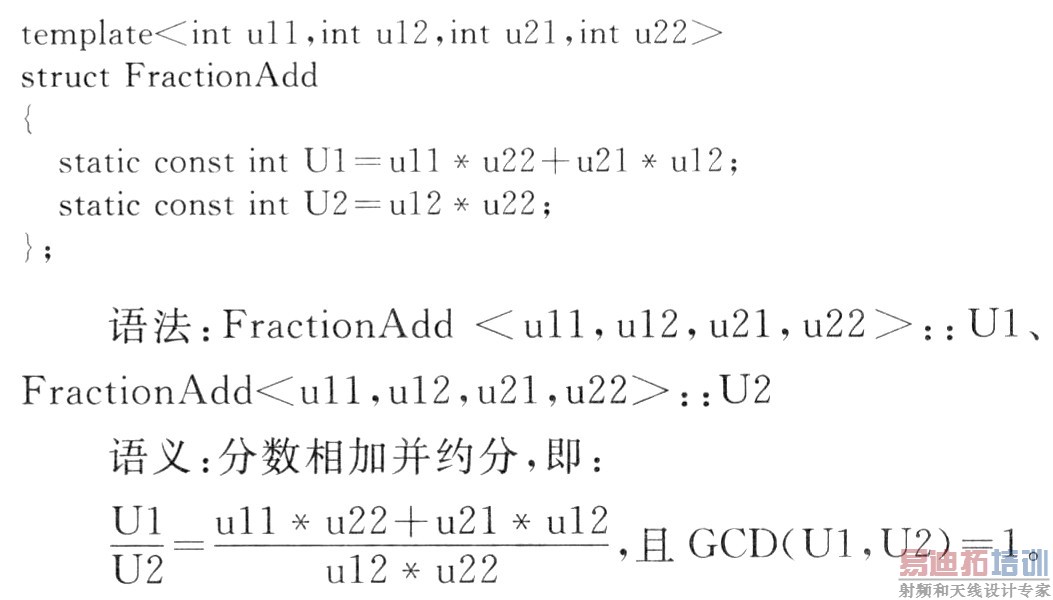

    (1)分数的加法运算，如下所示。

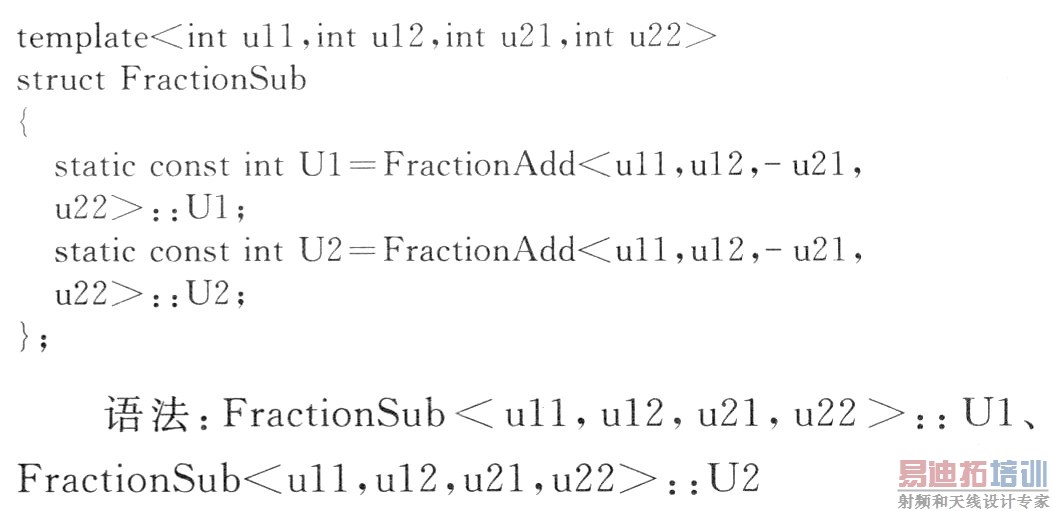

    (2)分数的减法运算。TADA方法通过加法实现减法计算，如下所示。

    语义：分数相减并约分，即：

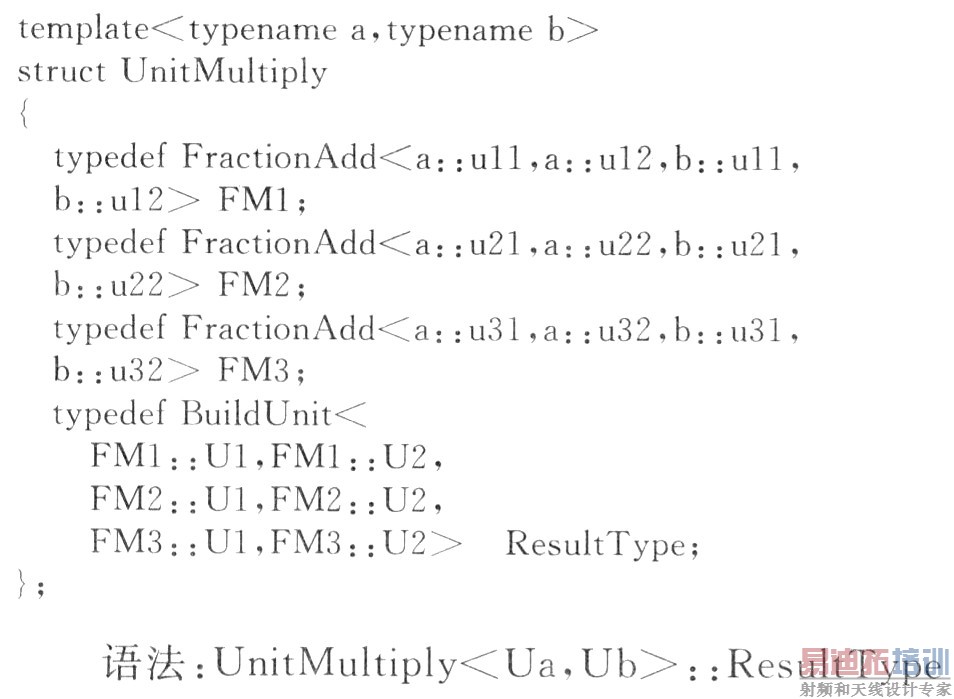

    (3)单位相乘。分别将3个量纲分数相加，然后使用BuildUnit生成新单位。

    语义：单位Ua与单位Ub相乘后的新单位。

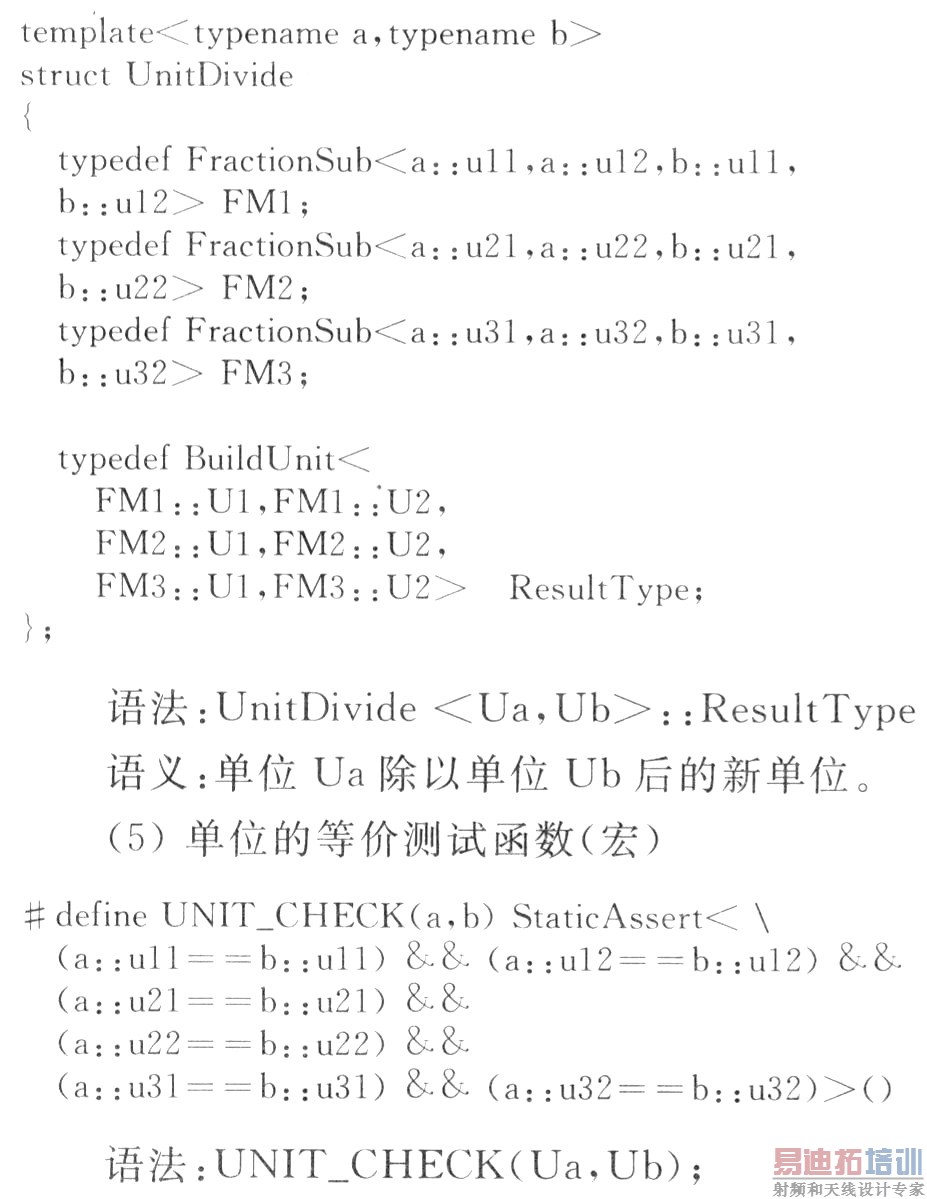

    (4)单位相除。与乘法处理方式相似。

    语义：若单位ua与单位Ub等价则不产生任何效果，否则产生编译期错误。
2．3 单位和量纲标注的原理和语法
    与Osprey等方法类似，TADA方法也在待检测源程序进行单位标注，以使得检测器能够知道每个变量的单位。由于经过单位标注的待检测程序仍然是合法的可编译的程序，所以标注信息必须由语言自身已有的语法要素构成；标注信息还不能影响被标注变量的任何计算特性及使用方式，只有满足这两点要求的标注方式才能使标注工作量最小化。此外，已标注变量应该禁止从未标注变量进行各种隐含的类型转换，这样严格的限制才能有效进行单位量纲的匹配检测。对于C++语言来说，可以采用模板类的方式实现。

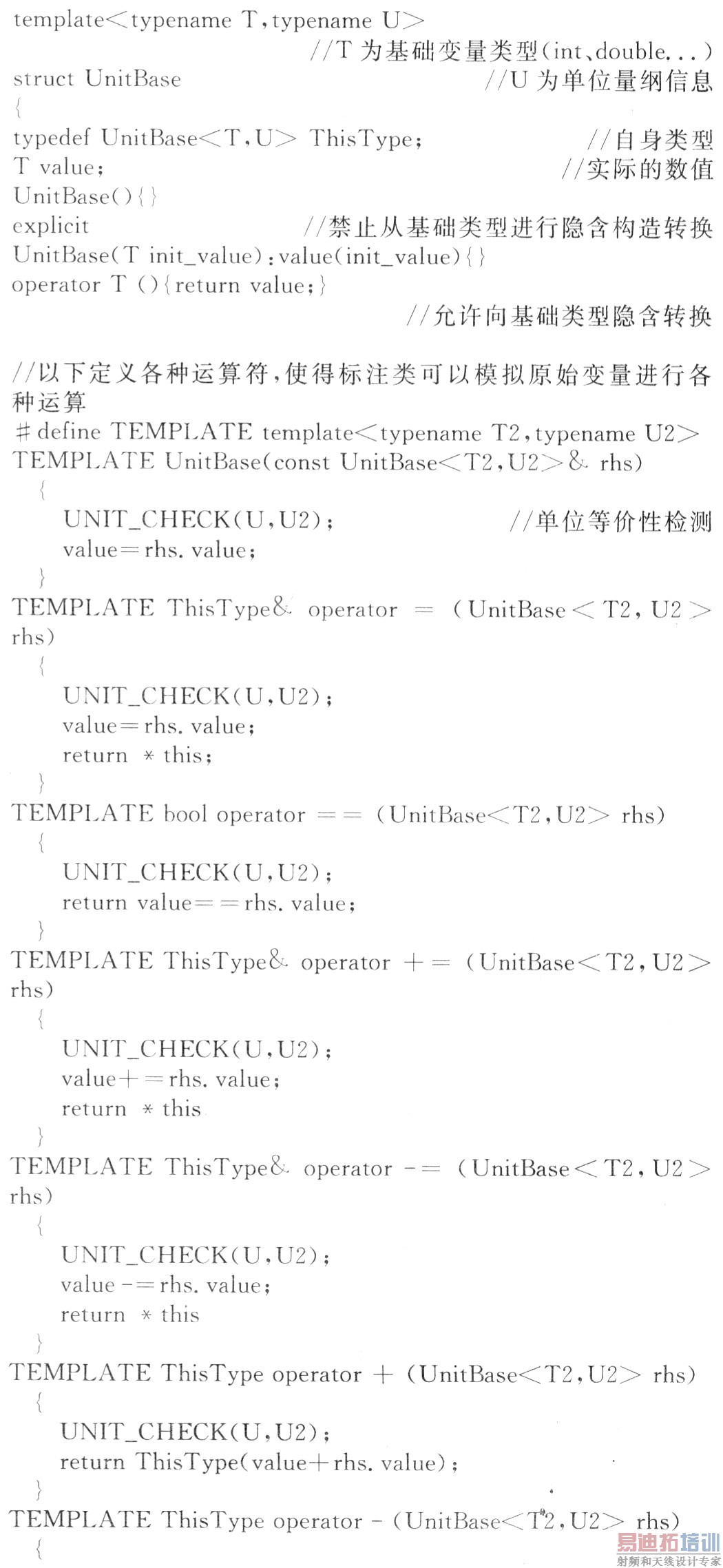

    标注实质上是把语言原始的数据类型替换成TADA方法预定义的模板类，而模板类实现了各种运算符号的重载，同时禁止了任何隐含的类型转换，使得量纲标注既满足语法要素的要求，又满足计算兼容性的要求和禁止隐含转换的要求。TADA方法中标注的实现如下所示。

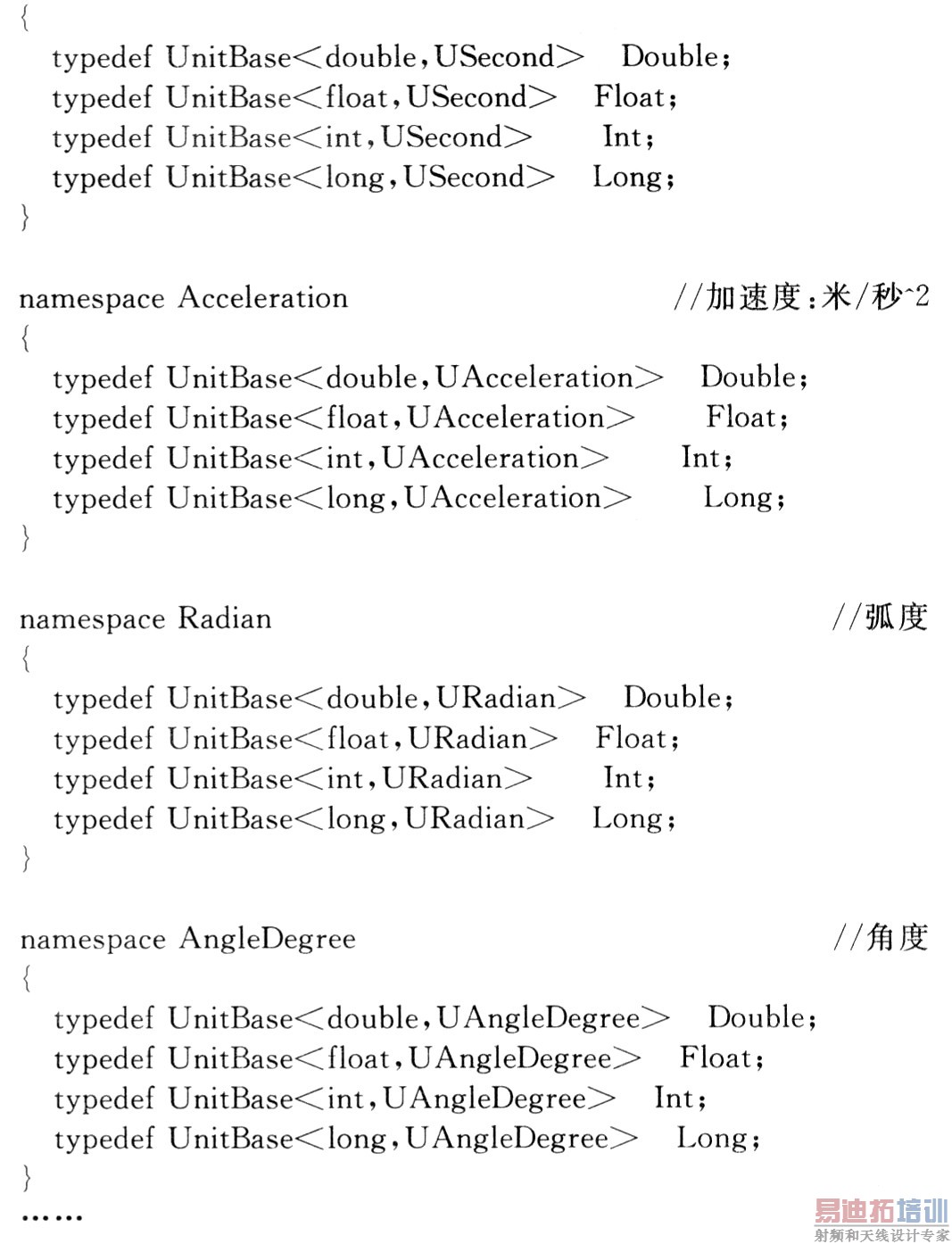

2．4 定义单位量纲
    量纲检测系统应该预定义常用单位量纲，以方便应用开发人员使用。TADA方法采用如下方式定义单位量纲：

2．5 数学运算函数的量纲包装

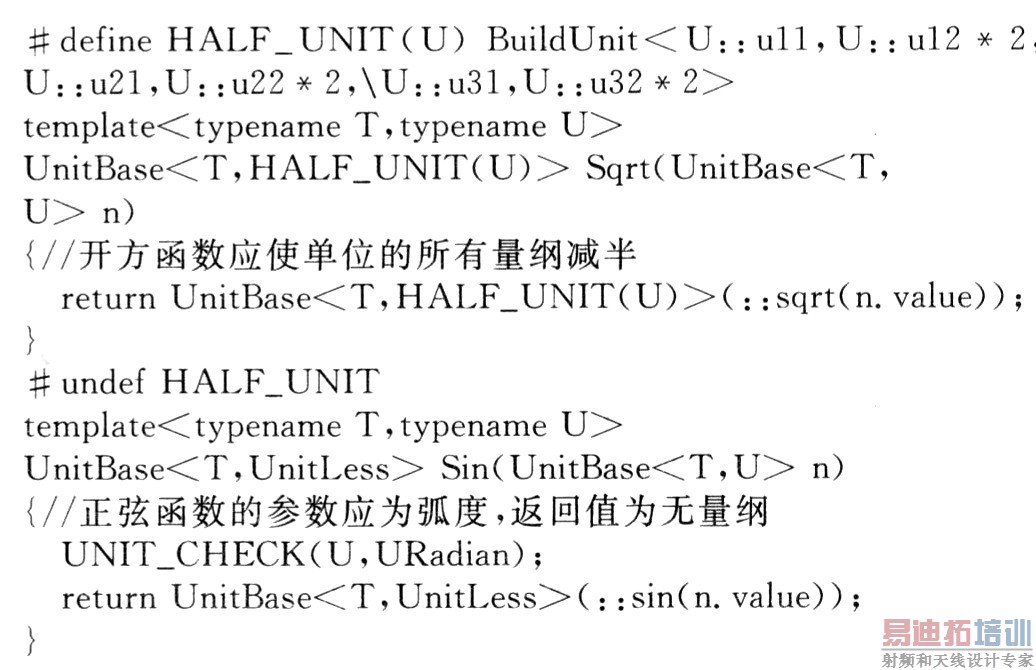

    对于指数、对数、三角函数等已有的数学运算函数，其参数与返回值都是没有单位量纲的，不能直接用于有量纲的公式计算。针对这个问题，．TADA方法提供了这些函数的量纲包装，以sqrt和sin为例如下：

2．6 辅助工具

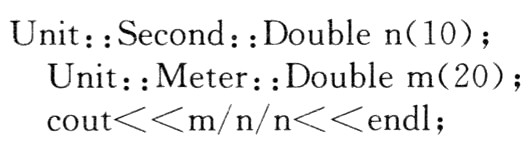

    TADA方法还提供了一些辅助工具，用于将量纲变量以适合阅读的方式显示出来，例如：

    可以得到这样的输出结果：0.2米/秒2
2．7 分析和评估
    在TADA方法的基础上，实现了面向C／C++程序的量纲检测系统(TADA系统)，并对TADA系统的检测能力进行了分析和评估。

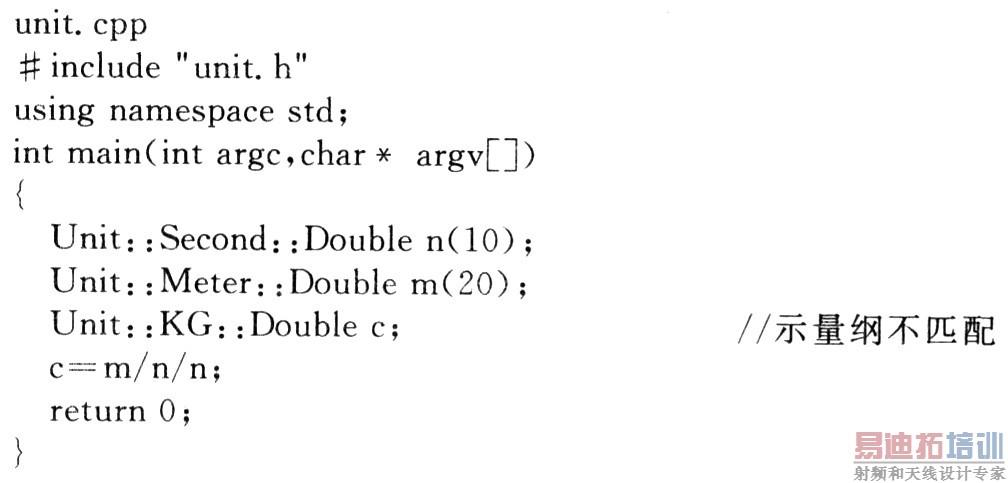

    首先采用TADA系统来检测下面的样例程序。

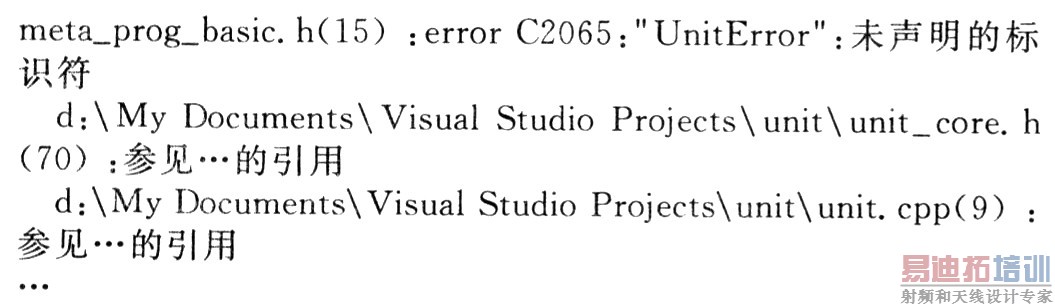

    在TADA系统中，Visual Studio 2003编译该程序会出现类似如下的错误信息，错误信息的第3行就表明了unit．epp的第9行有错误。

    在检测能力方面，采用文献的样例程序对TA-DA系统和Osprey系统的量纲检测能力进行了对比评估。在文献中，Osprey共找到了3个错误，其中前2个是单位误用错误，第3个是单位转换比例因子错误。TADA系统也完全找到了前2个错误，而第3个错误在标注时被避免掉了，因为该单位系统包含了量纲之间的比例因子，能够进行自动的单位转换。
    在性能和可扩展性方面，TADA系统能够更有效地实现对c／c++程序的量纲检测。Osprey系统引入了具有较高计算复杂度的线性方程组求解步骤，需要很大的计算和时间开销来解线性解方程组。TADA系统基于模板元编程技术，只需要利用语言自身的语法能力，靠编译器进行单位量纲检查，没有带来太多额外的复杂计算。并且TADA系统不会带来任何程序的运行时开销。因此TADA系统可适用于各种规模的C／C++程序，具有更好的性能和可扩展性。
    在易用性方面，TADA系统的标注负担与Osprey系统相当。由于TADA系统利用C++编译器的功能进行错误检测，而C++编译器遇到模板错误时的错误信息却不很直观，错误报告的可读性较弱，但仍可以快速定位到错误点。

3 结 语
    这里提出一种新颖的基于模板元编程的单位量纲检测方法TADA，并基于该方法实现了一个单位量纲检测系统。
    TADA方法采用模板元编程技术，使得经过单位量纲标注的受测程序仍然是一个完整、合法、可编译的C／C++程序，无需维护多套程序代码，也无需进行复杂的解方程组运算，就能够在程序代码中发现量纲错误，具有良好的实用性和可扩展性，可以有效适用于多种规模程序的量纲检测。
