为油井配备全方位的贴身保镖

录入:edatop.com    点击:

Author(s):
Robert Stewart, Senior Vice President - Supreme Electrical Services, Inc

Industry:
Oil and Gas

Products:
CompactRIO, Real-Time Module, LabVIEW, Single-Board RIO, FPGA Module

The Challenge:
构建一个高级监控系统,可直接固定于环境恶劣的石油供应泵上,进行传感器数据的分析.

The Solution:
从CompactRIO 到SingleboardRIO,设计并发布小巧可靠的油井监测与分析系统
Supreme Electrical Services 公司是一家提供电子集成服务的全球供应商,主要为陆上石油钻井领域及能源工业领先的控制和仪器提供解决方案。

基于NI CompactRIO 和LabVIEW 平台,Supreme Electrical 仅在2 个月的时间内就开发出了一套实时、高效的油井监测系统,并采用Single-Board RIO 产品最终发布为自有产品降低了整个系统的开发成本。

NI RIO应用于油井监测系统中

在石油开采过程中,为了保证原油的质量和操作人员的安全,就必须对油井内的物理量进行实时监测和快速分析。这样,操作者就可以实时掌握当前油井内的状态,防止意外的发生。

NI RIO 硬件平台提供最佳解决方案

Supreme Electrical公司为油井监测提供了相应的解决方案,他们设计的油井监测系统主要用于在作业期间监测泵的性能。为实现该监测系统,Supreme Electrical 之前也考虑过其他的硬件解决方案,但均不能达到高速I/O 与分析功能,无法捕获油井压裂泵产生的瞬间压力波峰和振动迹象。最终,他们选择了NI CompactRIO 和LabVIEW平台作为该系统的解决方案。

坚固、耐用的监测系统

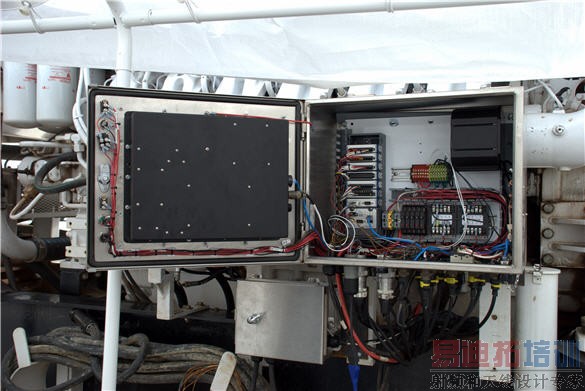

Supreme Electrical 将CompactRIO 安装在上下移动的油井活塞上,利用其模块上的高速I/O 采集压力、冲击和振动等信号。CompactRIO中的实时处理器和FPGA对这些数据进行实时、快速地分析,与此同时,还能够通过SAE J1939 协议传输从引擎和传动系统输出的资料。最终的分析结果显示在用户界面上,这样操作员就可以根据分析结果来决定终止还是继续作业。CompactRIO 坚固、耐用的特点,使其完全能够胜任高温、振动的工作环境。CompactRIO 的开发,包括实时处理器,FPGA 和I/O 模块,都是基于LabVIEW 平台实现的,这极大地简化开发的难度。“大多数C 语言程序员必须花费2 年时间才能写好的程序,我们只花了2 个月就全部完成了,这可以让我们的产品尽快投入市场,省下来的时间则可以用于超越我们的竞争对手。”Supreme Electrical 的工程师RobertStewart 谈到。

CompactRIO 至Single-Board RIO 的轻松转换

“由于NI Single-Board RIO 的灵活性以及更高的可自定义的能力,我们最终决定将系统发布到Single-Board RIO中。幸运的是,由于同样基于NI RIO 和LabVIEW 平台,NI Single-Board RIO与CompactRIO的硬件结构非常类似,我们可以轻松地将CompactRIO转换为Single-BoardRIO,不需要大幅度修改程序代码,即可在Single-BoardRIO 中重复使用LabVIEW 程序。在项目开发过程中,NI更为我们提供了高品质的产品与技术支持,为我们解决了迫切的技术问题,实现了系统的快速发布,我们很高兴能够与如此专业的团队进行合作。”

NI RIO应用于油井监测系统中
