一种受迫振动系统的自动测控方法

录入:edatop.com    点击:

1 振动测量原理

通过激振使悬臂梁产生受迫振动,其振动信号可通过传感器转换为电信号,经放大器将该弱信号放大至0~5 V,再经A/D转换器,将该模拟信号转换成数字信号,进入单片机进行转换处理,处理的结果送七段数码显示对应频率的加速度值。

振动系统的测量原理如图1所示,由信号发生器向激振器提供周期性电压信号,使激振器产生周期性策动力,对弹性梁激振,这样弹性梁产生受迫振动,由压电式加速度传感器将振动的加速度信号转换为电信号。

2 硬件接口设计

(1)硬件系统框图

硬件系统框图如图2所示。

(2)加速度传感器的选择

根据实验数据的要求,采用GIA型压电式加速度传感器。

测量范围0.1g~25g,频率范围0.5~500 Hz。

(3)放大器电路

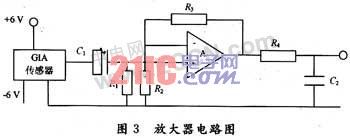

放大器电路如图3所示。

其中,C1和R1构成高通滤波器,硝除直流成分及温度漂移产生的影响,A为比例放大器,放大倍数由R2和R3确定,R4和C2为滤去高频杂音之用。

(4)模数转换电路

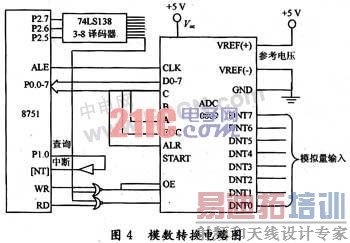

模数转换电路如图4所示。

选用ADC0809完成此项功能,图中8031的P2.7~P2.5经74LS138进行全译码,由于用Y7参与ADC0809端口地址的确定,所以与8031的读/写信号经或非门进行组合,确定ADC0809的地址为FFFFH。

(5)静态显示接口电路

静态显示接口电路如图5所示。

3 软件部分

根据硬件连线情况,对A/D转换部分采用中断的方法,根据实验测得的结果确立数据表格,对采样数据的处理采用查表的方法,对显示部分的处理采用串行输出静态显示的方案。

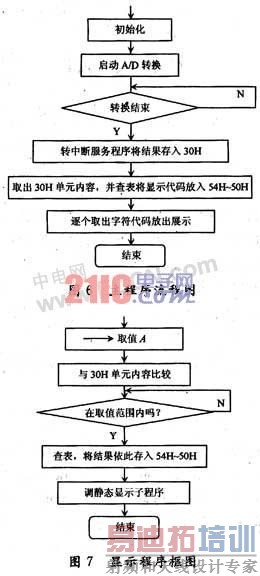

主控程序流程如图6所示,查表显示程序框图如图7所示。

4 结语

悬臂梁受迫振动自动控制系统,结构简单,控制方便,提高了实验效率,有效地克服了视觉误差,如能应用于实验教学,对于深入研究振动规律,能起到很好的辅助作用。
