TDS型智能旋进漩涡流量计现场常见故障浅谈
录入:edatop.com 点击:
1 TDS型智旋进漩涡流量计应用范围
TDS型智旋进漩涡流量计由于其性能良好、测量准确性较高、维护方便等特点而被广泛应用。例如目前苏48井区共建井119口,其中76口单井安装TDS型智能旋进漩涡流量计。
2 TDS型智旋进漩涡流量计结构和原理
工作原理见图1。
3 TDS型智旋进旋涡流量计测量天然气的技术要求
3.1 对气流条件的要求
1)被测气体连续地流经管道的圆管流。
2)气体流经流量计之前,其流速必须与管道轴线平行,不得有旋涡流。
3)气流应是亚音速、非脉动的,其流量随时间变化比较缓慢。
3.2 对流量计的安装要求
TDS型智能旋进漩涡流量计对工艺安装及使用环境没有太多的特殊要求,但应该尽可能避免振动及高温环境随离流态干扰元件、保持仪表前后直管段内壁光滑平直等。
流量计安装应该保证上游≥5D,长度的计量直管段,下游≤D长度,实际现在安装中应该尽量延长流量计上游管线长度,这样可以把非正常涡流影响降低到最小。直管段内壁应光滑、更不能有台阶,磨平连接法兰的焊缝,法兰垫片不能突入管道内。更不能把流量计的安装方向装反了。试验证明:一切不合理的安装,都将导致流量计计量值偏低。
4 旋进漩涡流量计的选用
旋进漩涡流量计的选用见图2。
5 使用过程常见问题
5.1 机械干扰
机械干扰是指由于机械的振动或冲击,使旋进旋涡智能流量计的电气元件发生振动、变形等等。目前苏48井区所有旋进旋涡智能流量计都是安装在室外的,因此在使用过程中,常常会出现机械干扰或类似机械干扰,如声波干扰、地面振动干扰、流量计前后直管段被敲击的干扰、直接用重物碰撞流量计本身的干扰、开井过程中气流不规律扰动等等。这种干扰可以将真值放大4~10倍左右,完全影响计量的准确性。
5.2 紫外线的伤害
由于苏48井区93%的TDS型智能旋进漩涡流量计安装在野外露天地区,导致部分流量计液晶屏晶体变质,屏幕显示模糊不清。
5.3 温度感应探头易损坏
目前TDS型智能旋进漩涡流量计顶部温度探头伸出壳体约2cm,在某些特殊情况下如单井节流器失效、开井过程气流量较大杂质较多时易发生温度探头损坏甚至击穿现象,造成被测气体进入流量计内部,造成流量计内部原件损坏。
6 防护措施及建议
防护措施:为最大限度地减少或消除机械干扰,在安装过程中,牢牢固定好流量计前后并安装表箱,使其可靠接地,不产生晃动;加强对流量计的管理,避免人为因素造成的对流量计前后直管段和流量计本身的撞击,尽量远离强烈振动源等等。针对紫外线伤害情况,应及时转动流量计顶部,尽量使阳关直射时间减少,同时在液晶屏表面贴上保护膜,这样能够有效阻止紫外线危害。
针对温度探头易损坏情况,由于正常生产情况下管内气流流动趋于稳定,温度变化不明显,将温度传感器缩入壳体,能够有效防止被击穿。
同时加强计量仪表的日常管理,定期检查流量计流量参数状态,发现问题及时整改。
TDS型智旋进漩涡流量计由于其性能良好、测量准确性较高、维护方便等特点而被广泛应用。例如目前苏48井区共建井119口,其中76口单井安装TDS型智能旋进漩涡流量计。
2 TDS型智旋进漩涡流量计结构和原理
工作原理见图1。

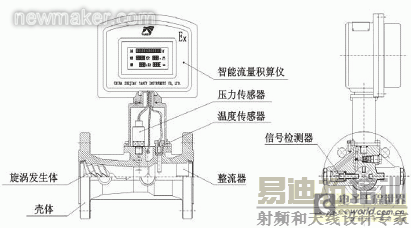

图1 系统结构
3 TDS型智旋进旋涡流量计测量天然气的技术要求
3.1 对气流条件的要求
1)被测气体连续地流经管道的圆管流。
2)气体流经流量计之前,其流速必须与管道轴线平行,不得有旋涡流。
3)气流应是亚音速、非脉动的,其流量随时间变化比较缓慢。
3.2 对流量计的安装要求
TDS型智能旋进漩涡流量计对工艺安装及使用环境没有太多的特殊要求,但应该尽可能避免振动及高温环境随离流态干扰元件、保持仪表前后直管段内壁光滑平直等。
流量计安装应该保证上游≥5D,长度的计量直管段,下游≤D长度,实际现在安装中应该尽量延长流量计上游管线长度,这样可以把非正常涡流影响降低到最小。直管段内壁应光滑、更不能有台阶,磨平连接法兰的焊缝,法兰垫片不能突入管道内。更不能把流量计的安装方向装反了。试验证明:一切不合理的安装,都将导致流量计计量值偏低。
4 旋进漩涡流量计的选用
旋进漩涡流量计的选用见图2。

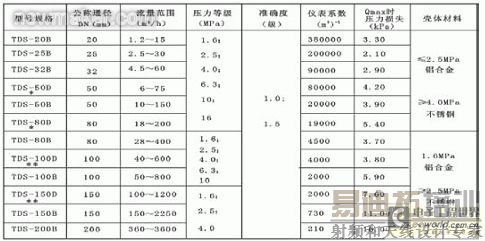

图2 型号规格
5 使用过程常见问题
5.1 机械干扰
机械干扰是指由于机械的振动或冲击,使旋进旋涡智能流量计的电气元件发生振动、变形等等。目前苏48井区所有旋进旋涡智能流量计都是安装在室外的,因此在使用过程中,常常会出现机械干扰或类似机械干扰,如声波干扰、地面振动干扰、流量计前后直管段被敲击的干扰、直接用重物碰撞流量计本身的干扰、开井过程中气流不规律扰动等等。这种干扰可以将真值放大4~10倍左右,完全影响计量的准确性。
5.2 紫外线的伤害
由于苏48井区93%的TDS型智能旋进漩涡流量计安装在野外露天地区,导致部分流量计液晶屏晶体变质,屏幕显示模糊不清。
5.3 温度感应探头易损坏
目前TDS型智能旋进漩涡流量计顶部温度探头伸出壳体约2cm,在某些特殊情况下如单井节流器失效、开井过程气流量较大杂质较多时易发生温度探头损坏甚至击穿现象,造成被测气体进入流量计内部,造成流量计内部原件损坏。
6 防护措施及建议
防护措施:为最大限度地减少或消除机械干扰,在安装过程中,牢牢固定好流量计前后并安装表箱,使其可靠接地,不产生晃动;加强对流量计的管理,避免人为因素造成的对流量计前后直管段和流量计本身的撞击,尽量远离强烈振动源等等。针对紫外线伤害情况,应及时转动流量计顶部,尽量使阳关直射时间减少,同时在液晶屏表面贴上保护膜,这样能够有效阻止紫外线危害。
针对温度探头易损坏情况,由于正常生产情况下管内气流流动趋于稳定,温度变化不明显,将温度传感器缩入壳体,能够有效防止被击穿。
同时加强计量仪表的日常管理,定期检查流量计流量参数状态,发现问题及时整改。
