电磁流量计安装规范介绍

万捷技术人员近期观察走访了解，发现电磁流量计有安装不规范的现象，安装没按技术要求安装等情况，造成流量计计量不准确，稳定差。现在让我们跟随江苏万捷仪表科技的工作人员一起来了解一下如何正确的安装好智能电磁流量计。

1、安装场所的要求

通常电磁流量传感器外壳防护等极为IP67，对安装场所有以下要求。

1）测量混合相流体时，选择不会引起相分离的场所；测量双组分液体时，避免装在混合尚未均匀的下游；测量化学反应管道时，要装在反应充分完成段的下游；
2）尽可能避免测量管内变成负压；
3）选择震动小的场所，特别对一体型仪表；
4）避免附近有大电机、大变压器等，以免引起电磁场干扰；
5）易于实现传感器单独接地的场所；
6）尽可能避开周围环境有高浓度腐蚀性气体；
7）环境温度在－25/－10～50/600℃范围内，一体形结构温度还受制于电子元器件，范围要窄些；
8）尽可能避免受阳光直照；

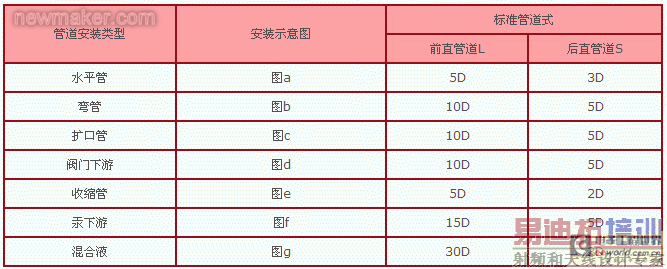

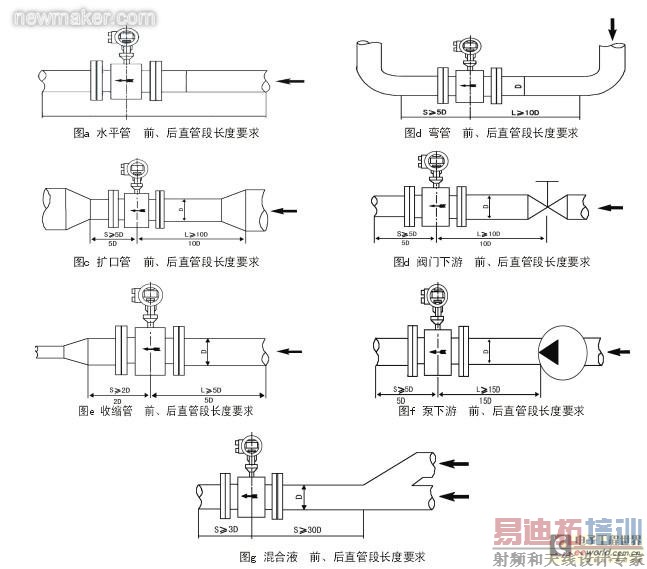

2、安装直管段的要求

首先注意传感器本身不能作为荷重支撑点，它不能支撑比邻的工作管道，应有夹持它的管道承重。为获得正常测量精确度，电磁流量传感器上游也要有一定长度直管段，但其长度与大部分其它流量仪表相比要求较低。

90o弯头、T 形管、同心异径管、全开闸阀后要离传感器进口端法兰连接面5倍直径（5D）长度的直管段，不同开度的阀则需要10D；下游直管段为（2～3）D；但要防止蝶阀阀片伸入到传感器测量管内。各标准或检定规程所提出上下游直管段长度亦不一致，有的电磁流量计要求比通常要求高。这是由于为保证达到当前0.5 级精度仪表的要求。

3、安装位置和流动方向

传感器安装方向水平、垂直或倾斜（流体必须水平或倾斜向上方向流动）均可，不受限制。但要保证测量管与工艺管道同轴。其轴线偏离不得超过2MM。测量固液两相流体最好垂直安装，自下而上流动。

这样能避免水平安装时衬里下半部局部磨损严重，低流速时固相沉淀等缺点。

在传感器邻近管道进行焊接或火焰切割时，要采取隔离措施,防止衬里受热，且必须确认仪表转换器信号线未连接，防止损坏转换器水平安装时要使电极轴线平行于地平线，不要处于垂直于地平线，因为处于地部的电极易被沉积物覆盖，顶部电极易被液体中偶存气泡擦过遮住电极表面，使输出信号波动。

4、负压管系的安装

氟塑料衬里传感器须谨慎地应用于负压管系；正压管系应防止产生负压，例如液体温度高于室温的管系，关闭传感器上下游截止阀停止运行后，流体冷却收缩会形成负压，应在传感器附近装负压防止阀，有制造厂规定PTFE 和PFA 塑料衬里应用于负压管系的压力可在200C、1000C、1300C 时使用的绝对压力必须分别大于对于不导电管道，接地法兰夹装在传感器法兰和管道法兰之间。

5、接地

传感器必须单独接地（接地电阻10Ω以下）。分离型原则上接地应在传感器一侧，转换器接地应在同一接地点。如传感器装在有阴极腐蚀保护管道上，除了传感器和接地环一起接地外，还要用较粗铜导线（16mm ）饶过传感器跨接管道两连接法兰上，使阴极保护电流于传感器之间隔离。

有时后杂散电流过大，如电解槽沿着电解液的泄漏电流影响EMF正常测量，则可采取流量传感器与其连接的工艺之间电气隔离的办法。同样有阴极保护的管线上，阴极保护电流影响EMF 测量时，也可以采取本方法。

二、转换器及其附件的安装规范

1、转换器和传感器之间的信号电缆长度不能大于50M，且信号电缆必须用镀锌管套穿。如镀锌管在空中，应把镀锌管用导线可靠接地，接地电阻小于10 欧姆

2、供电电源为220v 单向交流电，在仪表箱里面加装空气开关，避雷器和空气开关并联连接，导线从空气开关出来后接一个三项插座

3、避雷器接地

避雷器接地线长度不能超过1M，截面积大于6MM 方的多股铜芯绝缘导线。如附近没有地网，应在避雷器附近作一个简易地网，方法如下：用三条长度为1.5M的扁钢或者角钢，按正三角形排列打入地下，上面用扁钢条把三条扁钢焊接起来，在其中一角焊接螺栓，然后把避雷器接地线接上即可220V AC避雷接地线地平面安装面板。 (end)
